エンジニアから「最新の論文で発表されたSOTA（State-of-the-Art）モデルを実装しました！精度は0.5%向上しています！」という報告を受けたとき、実務の現場を熟知するテクニカルディレクターであれば、その瞬間に冷や汗をかくべきかもしれません。
なぜなら、その「0.5%の精度向上」の裏側には、数倍に膨れ上がった推論レイテンシや、エッジ端末のバッテリーを食い尽くす消費電力が隠れている可能性があるからです。
AI開発において長らく支配的だった「精度こそが正義」という価値観は、PoC（概念実証）を抜けて実運用のフェーズに入った途端に通用しなくなります。製造業や小売業の現場では、今まさに「高精度だが運用コストが合わない」「発熱でデバイスが停止する」という壁に直面するケースが後を絶ちません。
ここで提案したいのが、Hardware-Aware NAS（ハードウェアを意識したニューラルアーキテクチャ探索）というアプローチです。
これは単なる技術トレンドではなく、AIを「研究対象」から「稼げるビジネス資産」へと転換するための戦略的な意思決定ツールです。クラウドとエッジのハイブリッド構成を前提に、開発から運用までのエンドツーエンドでの全体最適を追求する視点から、どうすればHardware-Aware NASを使って「省電力と精度のパレート最適解」を見つけ出し、プロジェクトのROI（投資対効果）を最大化できるかについて解説します。
なぜ「精度」だけの評価ではAIプロジェクトが破綻するのか
まず、AI開発における思考の前提をアップデートする必要があります。「精度が高いモデルが良いモデル」という常識は、リソースが限られたエッジAIの世界では通用しません。むしろ、無駄に重いモデルは運用上の深刻な「負債」になり得ます。
推論コストの増大と「Red AI」問題
AI研究の世界では、精度を極限まで高めるために計算リソースを湯水のように使う傾向があり、これは「Red AI」と呼ばれ問題視されています。論文では「Top-1 Accuracy（正解率）」が太字で強調されますが、そのためにパラメータ数が何億個増えたか、推論時の計算量がどれだけ増大したかは、二の次になりがちです。
クラウド上のGPUサーバーで動かすなら、コストを払えば解決するかもしれません。しかし、ビジネスの現場で直面するのはエッジの世界です。製造業の工場内カメラや、小売店舗の低スペックなエッジ端末、ドローンなどには「無限のリソース」は存在しません。
精度を1%上げるためにモデルサイズを2倍にすれば、メモリアクセスが増え、消費電力が上がり、バッテリー駆動時間は半分になる可能性があります。結果としてユーザー体験（UX）は著しく低下し、ビジネス的に見れば「運用コストに見合わない過剰品質」を作っているのと同じことなのです。
ハードウェア制約（レイテンシ・電力・メモリ）の壁
製造業や小売業の現場に即して考えると、ハードウェアの物理的な限界はより顕著になります。例えば、製造業の外観検査AIにおいて、精度を追求するあまり推論処理がラインスピードに追いつかないという事態は頻発します。工場のラインは止められないため、結局その高精度モデルはお蔵入りし、軽量なモデルに作り直すことになります。
- レイテンシ制約: リアルタイム処理が必要な場合（自動運転や異常検知など）、例えば30fpsなら33ms（ミリ秒）以内で推論を終えなければなりません。
- 電力制約: バッテリー駆動のIoTデバイスや小売店舗の小型端末では、mW（ミリワット）単位の削減が稼働時間や発熱抑制に直結します。例えば、500mWの消費電力増加は、デバイスの熱暴走によるシステム停止を引き起こすリスクを高めます。
- メモリ制約: マイコンや各種エッジ向けAIアクセラレータでは、搭載できるRAM容量が厳しく制限されています。特定のレガシーチップに依存した設計は、デバイスのサポート終了（非推奨化・廃止）時に深刻な移行リスクを生むため、最新のハードウェア仕様（例: Google CloudのTPUドキュメント等）を常に確認し、汎用的なNPUなどへ柔軟に移行できる代替手段を確保しておくことが不可欠です。
これらの制約条件を満たさないモデルは、いくら精度が高くても現場でのビジネス価値はゼロと言えます。
Hardware-Aware NASが解決する多目的最適化の課題
ここで重要になるのが、Hardware-Aware NASです。
従来のNAS（Neural Architecture Search）は、あくまで「精度の高いアーキテクチャ」を自動探索するものでした。しかし、Hardware-Aware NASは、探索の目的関数（報酬）に「ハードウェア上での推論効率（レイテンシや消費電力）」を組み込みます。
「精度は高く、かつ、このNPUで10ms以内で動き、消費電力は300mW以下」という、背反する複数の条件を満たす多目的最適化（Multi-Objective Optimization）を自動で行うのです。
実用主義の観点から言えば、人間が手動で「ここのレイヤーをプルーニング（枝刈り）して、あそこを量子化して…」とチューニングするには限界があります。膨大な探索空間から、ターゲットデバイスにジャストフィットする最適解を見つけ出すことこそが、エンジニアの勘と経験に頼らない、再現性のある開発スタイルです。
さらに、ハードウェアの陳腐化や特定のアクセラレータの廃止に直面した場合でも、以下の手順を踏むことで移行コストとダウンタイムを最小限に抑えられます。
- プロファイリングと制約の再定義: 新しいターゲットデバイス（最新のNPU等）のレイテンシやメモリ制約を測定・定義する。
- 探索空間の再設定: 新しい制約に合わせて多目的最適化を再度実行し、最適なアーキテクチャを抽出する。
- 最適化と再デプロイ: 得られたモデルをONNX形式でエクスポートし、プルーニングや量子化と組み合わせて軽量化した上で、TensorRTなどの専用コンパイラを用いて新しい環境へデプロイする。
特定のハードウェアに過度に依存せず、制約の変化に即座に対応できる仕組みを持つことが、全体最適と長期的なROI最大化の鍵となります。

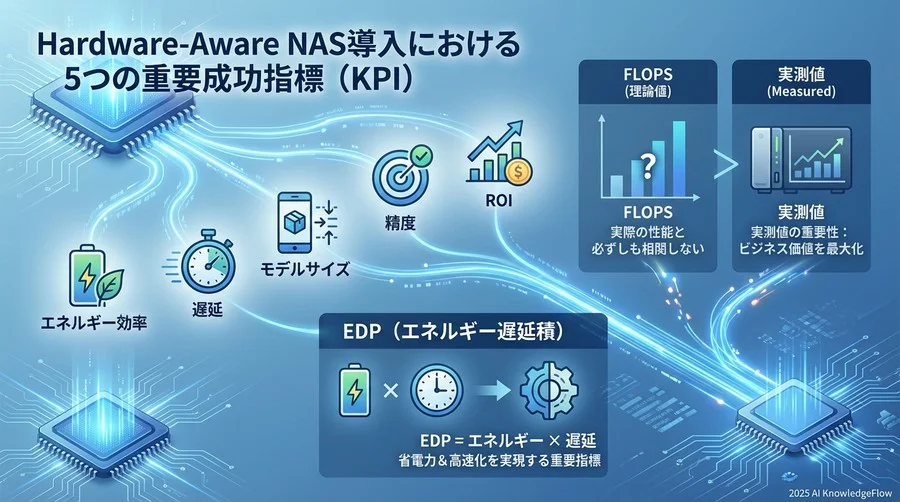

Hardware-Aware NAS導入における5つの重要成功指標（KPI）
では、実際にHardware-Aware NASを導入する際、何を指標（KPI）にすべきでしょうか？多くの人が陥る罠がここにあります。
1. FLOPSが必ずしもレイテンシ・電力と相関しない理由
「モデルの軽量化」と言うと、すぐにFLOPS（浮動小数点演算回数）を減らそうとするアプローチが見受けられますが、実務の現場ではFLOPSは必ずしもあてになりません。
理論上の演算回数が減っても、実際のレイテンシが減らない原因はメモリアクセスにあります。最近のAIアクセラレータ（GPUやNPU）は演算性能が非常に高い反面、メモリからのデータ転送がボトルネックになりがちです（Memory Wall問題）。
また、Depthwise Separable Convolutionのような軽量な演算操作は、理論上のFLOPSは低いですが、GPUの並列演算効率が悪く（MAC利用率が低い）、結果として遅くなることがあります。したがって、KPIにはFLOPSではなく、実測レイテンシや後述するEDPを採用すべきです。
2. EDP（Energy-Delay Product）：エネルギー遅延積の適正値
省電力と高速化を同時に評価するための戦略的な指標がEDP（Energy-Delay Product）です。これは、エネルギー消費と処理速度のトレードオフを定量化する指標です。
計算式は以下の通りです。
$ EDP [J \cdot s] = Energy [J] \times Delay [s] $
あるいは、電力（Power）を用いて以下のように表すこともあります。
$ EDP = (Power [W] \times Delay [s]) \times Delay [s] = Power [W] \times (Delay [s])^2 $
消費電力を下げるためにクロック周波数を落とし、結果的に処理時間が延びてトータルのエネルギー消費量が変わらない（あるいは増える）という本末転倒を防ぐために不可欠な指標です。
具体例で考えてみましょう。
- モデルA: 推論1回に10msかかり、消費エネルギーは5mJ。
- $EDP = 5mJ \times 10ms = 50$
- モデルB: 推論1回に8msかかり、消費エネルギーは7mJ（高速だが電力食い）。
- $EDP = 7mJ \times 8ms = 56$
この場合、EDPが小さいモデルAの方が、エネルギー効率と速度のバランスが良いと判断できます。特にバッテリー駆動デバイスでは、このEDPを最小化することが至上命題となります。
3. 推論レイテンシ（Latency）とスループットの実測値
ターゲットデバイスでの実測値（On-Device Latency）をKPIにします。エッジサイド（特に製造ラインの異常検知などリアルタイム性が求められるタスク）では、入力が来た瞬間に処理を返す必要があるため、バッチサイズ1での測定が重要です。
4. モデルサイズとメモリ帯域幅使用率
モデルのパラメータサイズ（MB）だけでなく、推論実行時のピークメモリ使用量（Peak Memory Usage）も重要です。SRAMにモデル全体が乗り切るかどうかで、消費電力は桁違いに変わります。DRAMへのアクセスはSRAMの数十倍〜百倍のエネルギーを消費するため、SRAM内に収まるサイズを目指すことが省電力化の鍵です。
5. パレートフロンティア上の支配解の数
Hardware-Aware NASを実行すると、横軸にレイテンシ、縦軸に精度をとったグラフ上に多数のモデル候補がプロットされます。このとき、最も効率の良いモデル群を結んだ線をパレートフロンティア（Pareto Frontier）と呼びます。
KPIとすべきは、「既存の手動設計モデル（例えばMobileNetV3など）よりも、パレートフロンティアがどれだけ左上（高速かつ高精度）に位置しているか」です。もしNASの結果が既存モデルと同じライン上にあるなら、そのNAS導入はコストの無駄と言えます。
探索コストを回収するROI（投資対効果）の試算モデル
NASの探索にはクラウドのGPU費用がかかりますが、ビジネスはエンドツーエンドのトータルコストで評価するものです。ここでは、探索コストを「初期投資」、運用時の削減コストを「リターン」と捉えたROIモデルを考えます。
NAS探索にかかる計算リソースコストの算出
まず、探索コスト（$C_{search}$）を算出します。
$ C_{search} = (GPU単価 \times 探索時間) + エンジニアの人件費 $
かつては数千GPU時間を要しましたが、最近ではOne-Shot NAS（巨大なスーパーネットを一度だけ学習し、そこからサブネットを切り出す手法）や、予測器を用いた手法により、探索コストは劇的に下がっています。数GPU時間〜数十時間で完了するケースも増えており、クラウド費用にして数万円〜数十万円程度に収まることも珍しくありません。
推論インフラの電力削減・台数削減による利益
次に、運用時の削減メリット（$B_{operation}$）を計算します。
$ B_{operation} = (電力削減量 \times 電気代 \times 稼働台数 \times 稼働期間) + ハードウェアダウングレードによる差額 $
特にインパクトが大きいのが「ハードウェアのダウングレード」です。NASによってモデルが軽量化され、高価なハイエンドチップから、より安価なエントリーモデルに変更できた場合、デバイス単価の差額 × 台数分の利益が生まれます。
例えば、小売業の多店舗展開におけるエッジデバイス選定において、以下のようなシナリオが考えられます。
- ハイエンドからの移行: 高性能なJetson AGX Orinクラスを検討していたところを、モデル軽量化によりミドルレンジのJetson Orin NXやエントリー向けのJetson Orin Nanoシリーズに置き換える。
- 最新高額チップの回避: 2026年に登場したBlackwellアーキテクチャ搭載のJetson T4000（高性能だが高価）の導入を見送り、既存のOrinシリーズで性能要件を満たすことでコストを抑制する。
これら最新のエントリーモデルへのダウンサイジングが可能になれば、デバイス単価を数万円単位で削減できる可能性があります。仮に単価を5,000円削減でき、1万台導入する場合、それだけで5,000万円の利益です。探索に数百万円かかったとしても、十分に回収できる計算になります。
損益分岐点（Break-even Point）のシミュレーション
$ ROI = \frac{B_{operation} - C_{search}}{C_{search}} \times 100 $
この式でROIがプラスになる分岐点を計算します。大量生産するデバイスや、24時間365日稼働する監視システムのようなケースでは、Hardware-Aware NASのROIは極めて高くなります。逆に、数台しか作らないプロトタイプであれば、手動チューニングで十分かもしれません。この「損益分岐点」を見極めることが、全体最適を担うアーキテクトの腕の見せ所です。

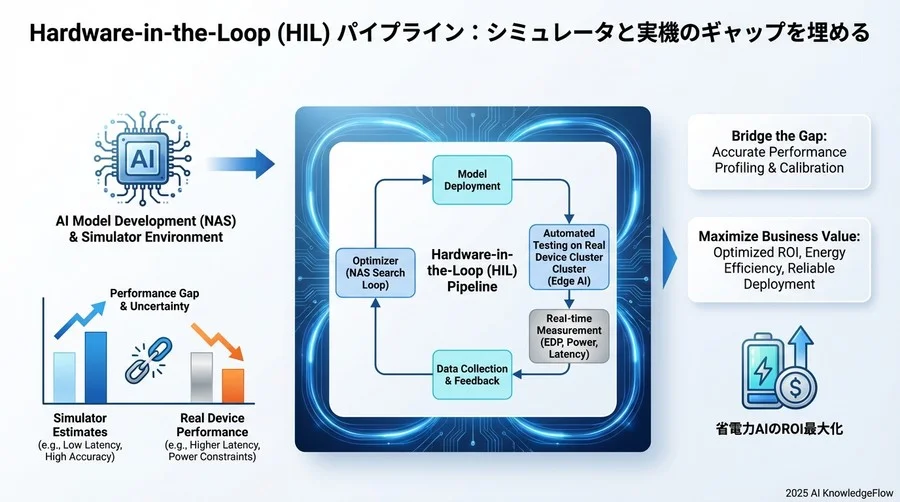

測定とモニタリング：シミュレータと実機のギャップを埋める
理論はわかりましたが、実践における最大の落とし穴は「シミュレータと実機の乖離」です。
ハードウェアシミュレータの限界
NASの探索ループの中で、毎回実機で推論時間を測定するのは時間がかかりすぎます。そこで、多くのNASアルゴリズムは「レイテンシ予測モデル（Latency Predictor）」やシミュレータを使います。
しかし、ONNXランタイムやTensorRT、各NPUのコンパイラ挙動は非常に複雑であり、シミュレータが「速い」と判断したアーキテクチャが、実機ではコンパイル最適化が効かずに「遅い」という事態が頻発します。これを信じて探索を進めると、使い物にならないモデルが出来上がります。
実機（On-Device）計測の自動化パイプライン
成功の鍵は、Hardware-in-the-Loopの構築です。
- ルックアップテーブルの作成: 事前に代表的な演算ブロック（Block）の実機レイテンシを測定し、テーブル化しておきます。
- 定期的な実機検証: 探索の途中経過で、有望なモデル候補（Top-K）だけを実際に実機に転送し、正確なベンチマークを取って予測モデルを補正します。
推奨するのは、探索フェーズでは予測モデルを使いつつ、最終候補の選定には必ずターゲットデバイス実機でのベンチマークファームを通すフローです。これをCI/CDパイプラインに組み込み、「夜間に探索し、朝には実機での正確な性能レポートが出ている」状態を作るのが理想的です。
導入判断のための成功基準チェックリスト
最後に、プロジェクトでHardware-Aware NASを導入すべきか、そして導入後にそれを「成功」と判断するための実践的なチェックリストを提示します。
既存モデル（Baseline）との比較基準
まず、比較対象となるベースラインモデル（MobileNetV3、EfficientNet-Lite、YOLOX-Nanoなど）を明確に定めます。成功の目安は以下の基準を満たすことです。
- レイテンシ: ベースラインと同等精度を維持した上で、20%以上の高速化を達成できるか。
- 精度: ベースラインと同等レイテンシの条件下で、1%以上の精度向上が見込めるか。
- モデルサイズ: エッジデバイスの厳しいメモリ制約に対し、余裕を持って（80%程度の使用率で）収まる設計になっているか。
ターゲットハードウェア別の許容値
ハードウェアの特性に応じた評価も不可欠です。
- GPU (NVIDIA Jetson等): ONNXからTensorRTへ変換した後の性能で評価しているでしょうか。PyTorchなどフレームワーク上の生の速度と比較しても意味がありません。必ずTensorRT最適化後の推論性能で比較・検証を実施してください。
- NPU/TPU (Coral, Hailo, Google Cloud TPU等): 量子化（INT8など）による精度劣化が許容範囲内（通常1%未満）に収まっているかどうかが鍵となります。NASの探索空間に量子化を前提とした設計（Quantization-Aware）が含まれているか確認が必要です。なお、TPU環境を利用する際は、サポートされる演算や量子化の仕様が変更される可能性があるため、最新の対応状況は公式ドキュメントで確認することをお勧めします。

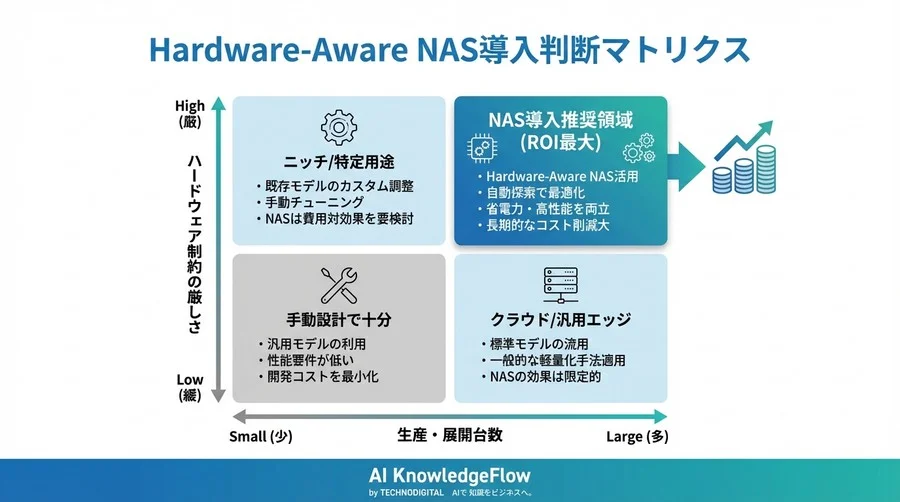

導入Go/No-Goの判断
以下の質問に「Yes」と答えられるなら、Hardware-Aware NASへの投資はビジネス的に正当化されます。
- デプロイ予定のエッジデバイス台数は100台以上か。（十分なスケールメリットとROIの回収が見込めるか）
- 電力消費や熱設計の制約が極めて厳しく、既存の汎用モデルのチューニングでは要件をクリアできないか。
- エンジニアが手動でプルーニングや最適化に費やす人件費や工数が、NAS環境の構築・運用コストを上回っているか。
まとめ
Hardware-Aware NASは、単にAIモデルのサイズを小さくするための技術ではありません。ハードウェアの物理的な制約を逆手に取り、ビジネス要件（運用コスト、消費電力、推論速度）と品質（推論精度）のバランスを極限まで最適化する、戦略的な「経営的なエンジニアリング」です。
製造業や小売業の現場において、「精度は高いがデバイス上でリアルタイムに動かない」「発熱や消費電力が大きすぎて運用費が膨らむ」といった事態を避けるために。まずはプロジェクトの評価基準に、EDP（Energy Delay Product）やROIといったハードウェアを意識した指標を取り入れることから始めてみてください。
クラウド側で効率的に探索を行い、エッジ側で最適化された推論を実行するというハイブリッドな視点を持ち、エンドツーエンドでの全体最適を追求することが、確実にビジネス価値を生み出すAI実装への最短ルートとなります。
