スタートアップの現場では、よく「GPUで動くデモ」を作って投資家を驚かせることがあります。しかし、いざそれをドローンやウェアラブルデバイスといった実際のプロダクトに落とし込もうとした瞬間、厳しい現実に直面します。筐体は触れないほど熱くなり、バッテリーは数十分で枯渇し、ファンが唸りを上げるのです。
もし今、PoC(概念実証)で使用したGPUベースのモデルを、ファンレスの組み込み機器やバッテリー駆動のIoTデバイスに移植しようとして、発熱と電力の壁にぶつかっているなら、この記事はまさにその課題を突破するためのものです。
解決策は明確です。「NPU(Neural Processing Unit)」を使い倒すことです。
しかし、NPUへの移行は単にデバイスを変えれば済む話ではありません。独自のアーキテクチャに合わせたモデルの変換、精度のトレードオフを伴う量子化、そして特有のコンパイラとの格闘が必要です。多くのプロジェクトが、この「モデル変換の谷」で立ち往生する傾向にあります。
本稿では、長年の開発現場で培われてきた知見をベースに、GPUからNPUへの移行パイプラインを共有します。理論だけでなく、具体的なコードや設定ファイルの例を交えながら、発熱を抑えつつリアルタイム推論を実現するためのエンジニアリング・プラクティスを解説していきます。経営者視点でのビジネスインパクトと、エンジニア視点での実装のリアリティを融合させてお届けします。
1. なぜGPUではなくNPUなのか:アーキテクチャから理解する効率の差
まず、敵を知り己を知ることから始めましょう。なぜGPUはエッジで熱を持ちやすく、NPUは効率的なのでしょうか。スペックシート上のTOPS(Trillions of Operations Per Second)値だけを見ていては、技術の本質を見誤ります。
GPUの進化と構造的宿命
GPU(Graphics Processing Unit)は、元来グラフィックス処理のために設計された「汎用並列演算プロセッサ」です。もちろん、GPUも進化を続けています。最新のCUDA環境などでは、PyTorchとの連携強化やFP8(8ビット浮動小数点)精度のネイティブサポートにより、画像生成AIなどの処理パフォーマンスを向上させつつ、VRAM使用量を大幅に削減する最適化が進んでいます。
しかし、基本構造としてSIMD(Single Instruction, Multiple Data)形式で命令を実行する点は変わりません。これは極めて高い柔軟性を持つ反面、命令のデコードやキャッシュ制御、頻繁なメモリアクセスに多くの電力を消費します。いわゆる「フォン・ノイマン・ボトルネック」の影響を受けやすい構造であり、冷却機構に制限のあるエッジデバイスでは、このオーバーヘッドが熱として顕在化しやすいのです。
データフロー型アーキテクチャの強み
対してNPUは、ニューラルネットワークの計算、特に「積和演算(MAC: Multiply-Accumulate)」に特化したドメイン固有アーキテクチャ(DSA)を採用しています。
多くの場合、データフロー型アーキテクチャをとっており、メモリから読み出したデータが演算アレイの中を流れながら次々と処理され、結果が出力されます。中間データをレジスタファイルやキャッシュに書き戻す頻度を極限まで減らすことで、電力効率を劇的に高めているのです。GPUが「命令に従ってデータを動かす」のに対し、NPUは「データの流れに合わせて演算を行う」イメージと言えるでしょう。
GPU/CPU/NPUの電力効率ベンチマーク比較
一般的な組み込み向けSoCにおける電力効率(Performance per Watt)を比較すると、そのアーキテクチャによる差は歴然です。
- CPU: 0.1 〜 0.5 TOPS/W
- GPU: 0.5 〜 2.0 TOPS/W
- NPU: 2.0 〜 10.0+ TOPS/W
例えば、同じ4 TOPSの処理を行う場合、GPUが数ワットを消費するのに対し、NPUはその数分の一の電力で済む計算になります。この数ワットの差が、ヒートシンクのサイズ、ファンの有無、そしてバッテリー寿命を決定づけます。
「省電力」が「リアルタイム性」に直結する理由
「省電力=エコ」という文脈で語られがちですが、組み込み開発において省電力は「性能維持」と同義であると言えます。
モバイルSoCやエッジデバイスでは、チップ温度が一定(例:85℃)を超えると、ハードウェア保護のためにクロック周波数を強制的に下げるサーマルスロットリングが発生します。GPUで高負荷な推論を継続すると、起動直後は30FPS出ていても、数分後に熱が蓄積して15FPS以下に激減するという現象は珍しくありません。
NPUを活用して発熱を抑えることは、長時間稼働してもスロットリングを起こさず、安定した推論速度(レイテンシ)を保証するために不可欠な要件なのです。
2. 開発環境の選定とセットアップ:ターゲットハードウェアへの最適化準備
NPUを活用するためには、ターゲットデバイスに合わせた適切なクロスコンパイル環境が必要です。ここでは、代表的なデバイスを例に、再現性のある開発環境の構築方法を解説します。
主要エッジNPUの特性比較
プロジェクトの要件に応じて、適切なハードウェアを選定します。各デバイスのエコシステムや制約を理解することが重要です。
Google Coral (Edge TPU)
- 特徴: USBアクセラレータとして既存PCに追加可能、またはSoC内蔵。INT8量子化(完全整数化)が必須。
- 適性: コスト重視、軽量モデル(MobileNet, EfficientNet等)の推論。
- エコシステム: TensorFlow Lite。
- 注意点: ランタイムとコンパイラのバージョン依存性が高く、厳密なバージョン管理が求められます。
Hailo-8 / Hailo-8L
- 特徴: 高い電力効率と絶対性能(最大26 TOPS)。PCIe M.2モジュールで提供され、拡張性が高い。
- 適性: 複数カメラの同時処理、高解像度画像処理、エッジサーバー。
- エコシステム: Hailo Dataflow Compiler。独自のデータフローアーキテクチャへの最適化が必要です。
Rockchip RK3588 (内蔵NPU)
- 特徴: 強力なSoC内蔵NPU(6 TOPS)。多くのSBC(Single Board Computer)に採用され、入手性が良い。
- 適性: ロボティクス、デジタルサイネージ、Android/Linuxベースの組み込み製品。
- エコシステム: RKNN-Toolkit2。PC上でモデル変換を行い、デバイス上で推論を実行します。

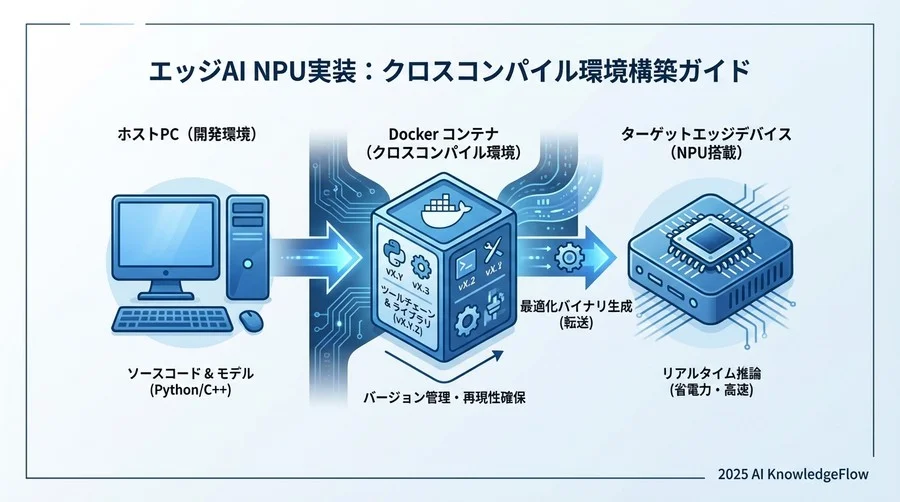

Dockerを使用した再現可能なビルド環境
NPU開発で最も陥りやすい課題が「ライブラリのバージョン不整合」です。ホストPC(開発機)とターゲット(エッジ機)でOSやライブラリのバージョンが異なると、コンパイルしたモデルが動作しない、あるいは推論精度が異なるといった問題が発生します。
特に、主要フレームワークであるTensorFlowは、バージョン2.10を最後にWindowsネイティブでのGPUサポートを終了しています。そのため、Windows環境で開発を行う場合は、WSL2(Windows Subsystem for Linux 2) または LinuxベースのDockerコンテナ を利用した環境構築が事実上の標準となっています。
専門的な観点から、各ターゲットデバイスごとに専用のDockerコンテナを用意することを強く推奨します。これにより、ホストOSの環境汚染を防ぎつつ、チーム全体で統一されたビルド環境を維持できます。
以下は、Rockchip NPU向けの変換ツール(RKNN-Toolkit2)用Dockerfileの簡易例です。
# ベースイメージ(Ubuntu 20.04 + Python 3.8)
FROM ubuntu:20.04
# 必要なパッケージのインストール
RUN apt-get update && apt-get install -y \
python3 python3-pip python3-dev \
cmake gcc g++ git \
&& rm -rf /var/lib/apt/lists/*
# 作業ディレクトリの設定
WORKDIR /workspace
# 依存ライブラリのインストール(バージョン固定)
COPY requirements.txt .
RUN pip3 install -r requirements.txt
# RKNN Toolkitのインストール(whlファイルをコピーしてインストール)
# ※ファイル名は実際のバージョンに合わせて変更してください
COPY rknn_toolkit2-x.x.x-cp38-cp38-linux_x86_64.whl .
RUN pip3 install rknn_toolkit2-x.x.x-cp38-cp38-linux_x86_64.whl
# エントリーポイント
CMD ["/bin/bash"]
このように環境をコンテナ化しておけば、CI/CDパイプラインへの組み込みも容易になり、将来的なライブラリのアップデート時にも既存環境への影響を最小限に抑えられます。
クロスコンパイル環境の構築手順
推論アプリ自体(C++やPython)も、ホストPC上でクロスコンパイルしてバイナリを作成するのが一般的です。エッジデバイス上でコンパイルを行うのは時間がかかり、リソースも消費するため避けるべきです。
特にC++で実装する場合、CMakeのツールチェーンファイル(Toolchain File)を活用します。これにより、異なるアーキテクチャ向けのビルド設定を分離できます。
# aarch64-toolchain.cmake
set(CMAKE_SYSTEM_NAME Linux)
set(CMAKE_SYSTEM_PROCESSOR aarch64)
# クロスコンパイラのパス指定(環境に合わせて調整)
set(CMAKE_C_COMPILER /usr/bin/aarch64-linux-gnu-gcc)
set(CMAKE_CXX_COMPILER /usr/bin/aarch64-linux-gnu-g++)
# ターゲットのルートファイルシステムのパスを指定
# 必要なライブラリやヘッダーファイルを参照するために重要
set(CMAKE_FIND_ROOT_PATH /path/to/target/rootfs)
この構成により、高性能な開発用PC(またはクラウド上のビルドサーバー)で高速にビルドを行い、生成されたバイナリをscp等でエッジデバイスに転送して実行する、という効率的な開発サイクルを回すことが可能になります。

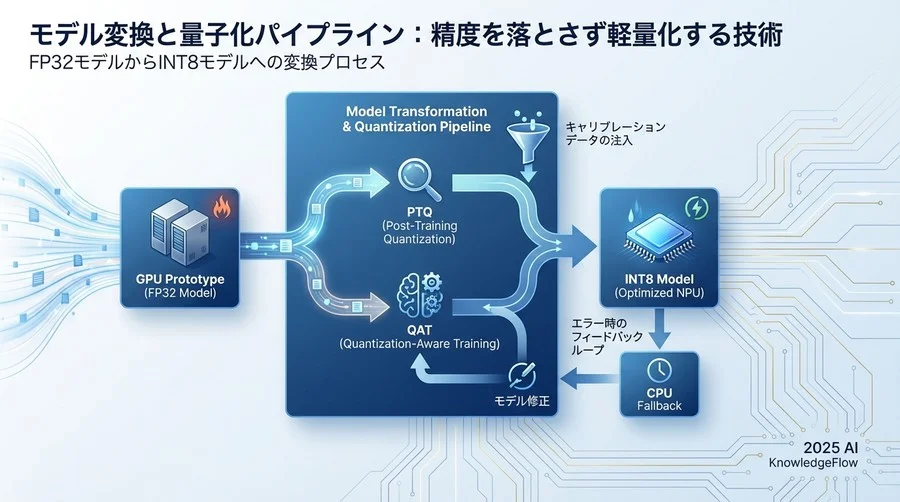

3. 【核心】モデル変換と量子化パイプライン:精度を落とさず軽量化する技術
ここが本記事の核心部分です。GPUで学習させたFP32(32ビット浮動小数点)モデルを、NPUが効率的に処理できるINT8(8ビット整数)モデルに変換します。この工程の品質が、最終的な推論精度と速度を決定します。
FP32からINT8への量子化(PTQ vs QAT)
量子化には大きく分けて2つのアプローチがあります。
- Post-Training Quantization (PTQ): 学習済みモデルを変換時に量子化する手法。手軽だが、モデルによっては精度低下が大きい。
- Quantization-Aware Training (QAT): 学習プロセスの中に量子化の影響をシミュレートする工程を組み込む手法。手間はかかるが、精度低下を最小限に抑えられる。
まずPTQを試し、精度が許容範囲内に収まらない場合にQATを検討するのが定石です。
キャリブレーションデータセットの適切な選定法
PTQを行う際、最も重要なのが「キャリブレーション(校正)」です。モデルに代表的な入力データ(画像など)を流し込み、各層の活性化値(Activation)の分布(ダイナミックレンジ)を計測して、FP32の値をINT8のどの範囲にマッピングするかを決定します。
失敗しないためのポイント:
- 実際の運用データを使う: 学習データセットの一部ではなく、実際にエッジデバイスのカメラで撮影した画像(照明条件などが本番に近いもの)を100〜500枚程度用意してください。
- 前処理を一致させる: 学習時と同じ正規化(Normalization)やリサイズ処理を行ったデータを入力する必要があります。ここがズレていると、量子化パラメータが狂い、推論結果が崩壊します。
以下は、TensorFlow LiteでのPTQ実装例です。
import tensorflow as tf
# 代表的なデータセットを生成するジェネレータ
def representative_dataset_gen():
for _ in range(100):
# 実際の画像データを読み込み、前処理を行う
data = load_and_preprocess_image(next(image_iterator))
yield [data]
converter = tf.lite.TFLiteConverter.from_saved_model(saved_model_dir)
converter.optimizations = [tf.lite.Optimize.DEFAULT]
# 完全なINT8量子化を指定
converter.target_spec.supported_ops = [tf.lite.OpsSet.TFLITE_BUILTINS_INT8]
converter.inference_input_type = tf.int8
converter.inference_output_type = tf.int8
# キャリブレーションデータの設定
converter.representative_dataset = representative_dataset_gen
tflite_quant_model = converter.convert()
# モデルの保存
with open('model_quant.tflite', 'wb') as f:
f.write(tflite_quant_model)
サポートされていない演算子(OP)への対処法
NPUコンパイラを通すと、「この演算子はNPUでサポートされていません」というエラーが出ることが多々あります。特定のレイヤー構造や活性化関数(例:SwishやHardSwishの特殊な実装)が原因です。
対処アプローチ:
- 演算子の置換: 学習モデルの設計段階に戻り、NPUと相性の良い標準的なレイヤー(ReLU, Conv2D, DepthwiseConv2Dなど)に置き換える。これが最も性能が出ます。
- CPUフォールバック: サポートされていないレイヤーだけをCPUで実行し、残りをNPUで実行するハイブリッド構成にする。多くのSDK(TF Lite, ONNX Runtime)が自動で行ってくれますが、CPU-NPU間のデータ転送コストが発生し、速度低下の原因になります。
システム設計のアプローチとしては、「モデルアーキテクチャ選定の時点でNPUの対応OPリストを確認する」のがベストプラクティスです。MobileNetV2/V3やEfficientNet-Liteなどは、NPU向けに最適化されているため安全な選択肢です。
4. 推論エンジンの実装と高速化:非同期処理とメモリ管理
モデルができたら、それを駆動するアプリケーションを実装します。ここではNPUの性能を出し切るためのソフトウェアテクニックを紹介します。
推論パイプラインのマルチスレッド化
推論処理は通常、以下の3ステップで行われます。
- Pre-process: 画像のリサイズ、色変換、正規化(CPU/GPU)
- Inference: NPUによる推論実行
- Post-process: アンカーボックスのデコード、NMS(Non-Maximum Suppression)、描画(CPU)
これらをシーケンシャル(直列)に実行すると、NPUが計算している間CPUが暇になり、CPUが処理している間NPUが遊んでしまいます。
これを防ぐために、生産者・消費者パターン(Producer-Consumer Pattern)を用いたパイプライン並列化を行います。C++であればstd::threadとスレッドセーフなキュー、Pythonであればqueue.Queueとthreadingを使用します。
ゼロコピーによるデータ転送のオーバーヘッド削減
エッジデバイスではメモリアクセス速度がボトルネックになりがちです。カメラから取得した画像をメモリにコピーし、前処理でまたコピーし、NPUドライバに渡すためにまたコピー…としていると、レイテンシが増大します。
ゼロコピー(Zero-copy)技術を活用しましょう。例えば、GStreamerやV4L2で取得したカメラバッファのポインタを、そのままNPUの入力バッファとしてマップする技術です。
多くのNPU SDK(例:RockchipのRGAライブラリやNVIDIAのJetson Multimedia API)は、メモリポインタを直接渡すAPIを提供しています。これを利用してmemcpyを撲滅することが、高FPS実現への近道です。
バッチ処理とストリーム処理の使い分け
- ストリーム処理(Batch Size = 1): リアルタイム性が求められる監視カメラや自動運転向け。入力されたら即座に処理して結果を返す。レイテンシ最小。
- バッチ処理(Batch Size > 1): 複数の入力をまとめて処理する。スループット(単位時間あたりの処理枚数)は向上するが、レイテンシは悪化する。
エッジAI、特にリアルタイム制御系では、基本的にBatch Size = 1を選択します。しかし、複数のカメラ入力を1つのNPUで捌くようなケースでは、バッチサイズをカメラ台数に合わせて調整することで、NPUの利用効率を最大化できる場合があります。

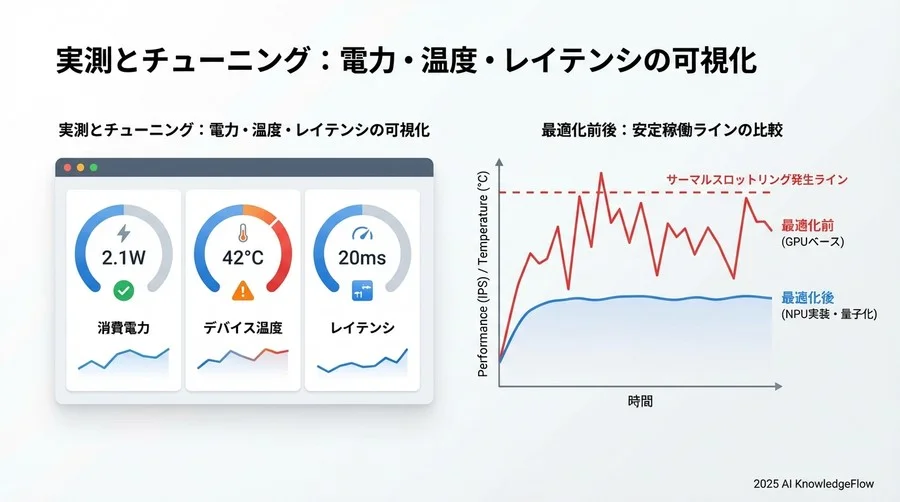

5. 実測とチューニング:電力・温度・レイテンシの可視化
実装ができたら、実際にデバイス上で動かして計測します。「まず動くものを作る」プロトタイプ思考は重要ですが、「体感で速い」だけで終わらせてはエンジニアリングとは呼べません。仮説を即座に形にして検証し、しっかりと数字で語りましょう。
プロファイリングツールの活用方法
各レイヤーがどれくらいの時間を要しているかを詳細に分析します。NPUベンダーは通常、プロファイリングツールを提供しています。
- TensorFlow Lite:
benchmark_modelツールを使用。
これにより、どの演算子がCPUにフォールバックされているか、どの畳み込み層が重いかが一目瞭然になります。./benchmark_model --graph=model.tflite --enable_op_profiling=true
推論時間だけでなくシステム全体の消費電力を計測
推論モデル単体の速度だけでなく、システム全体の消費電力を計測します。USB型の電力計を使うのが手軽ですが、開発ボードによっては電流センサの値を取得できるコマンドがあります。
- Jetson系:
tegrastats - Raspberry Pi:
vcgencmd measure_volts等(電流計が必要な場合も)
長時間稼働テストと熱安定性の検証
PoCと製品化の最大の壁は「長時間稼働」です。
- 室温(25℃)だけでなく、製品仕様の上限温度(例:40℃や50℃)の恒温槽内でテストを行います。
- CPU/NPUの温度ログを1秒ごとに記録し、熱平衡状態(温度上昇が止まる点)が何度になるかを確認します。
- もし熱平衡温度が限界(例:85℃)に近い場合、ヒートシンクの大型化、筐体素材の変更(プラスチックからアルミへ)、あるいはモデルの更なる軽量化(MobileNetV2からMobileNetV1へ、入力解像度を下げる等)を検討します。
6. 本番運用に向けたデプロイ戦略と保守
最後に、開発したシステムを量産デバイスへ展開し、運用するフェーズについて考えます。
OTA(Over-The-Air)アップデートへの対応
AIモデルは生き物です。運用開始後に新たなデータで再学習を行い、精度を向上させたモデルを配信する必要があります。ファームウェア全体を書き換えるのではなく、推論モデルファイル(.tfliteや.rknnなど)だけを差し替えられる仕組みを設計しておきましょう。Dockerコンテナであれば、新しいイメージをpullするだけで済みますが、通信帯域が限られるIoTデバイスでは、差分更新の仕組みが必要になることもあります。
エッジ側でのモデル監視と異常検知
入力されるデータの傾向が変わり、推論精度が低下する「データドリフト」が発生していないかを監視します。エッジ側ですべての推論結果を保存するのは容量的に不可能ですが、推論の確信度(Confidence Score)の平均値をモニタリングし、急激に低下した場合はアラートを上げたり、サンプリングした画像をクラウドへアップロードして再学習に回すトリガーにする等の設計が有効です。
セキュリティ対策(モデルの暗号化と保護)
エッジデバイスは物理的に盗難されるリスクがあります。苦労して開発したAIモデルが流出しないよう、モデルファイルの暗号化を検討してください。アプリケーション起動時にメモリ上で復号して推論エンジンに渡す実装や、NPUベンダーが提供するセキュアブート/セキュアストレージ機能と連携したモデル保護機能を活用します。
まとめ:NPU移行は「総合格闘技」である
GPUからNPUへの移行は、単なるモデル変換作業ではありません。ハードウェア選定、Docker環境構築、量子化精度のチューニング、非同期処理の実装、そして熱設計まで、組み込みシステムの全レイヤーにわたる知識が求められる「総合格闘技」です。
しかし、この壁を乗り越えた先には、ファンレスで静かに、かつ高速に動作する、製品として洗練されたAIデバイスが待っています。バッテリー駆動時間の延長やBOMコストの削減といったビジネスインパクトも計り知れません。技術の本質を見抜き、ビジネスへの最短距離を描くことが、プロジェクト成功の鍵となります。
今回のポイント:
- NPUの選定: スペックだけでなく、エコシステムとツールチェーンの成熟度で選ぶ。
- 量子化: PTQを基本とし、キャリブレーションデータには実環境の生データを使う。
- 熱設計: ソフト(省電力化)とハード(放熱)の両面からアプローチする。
