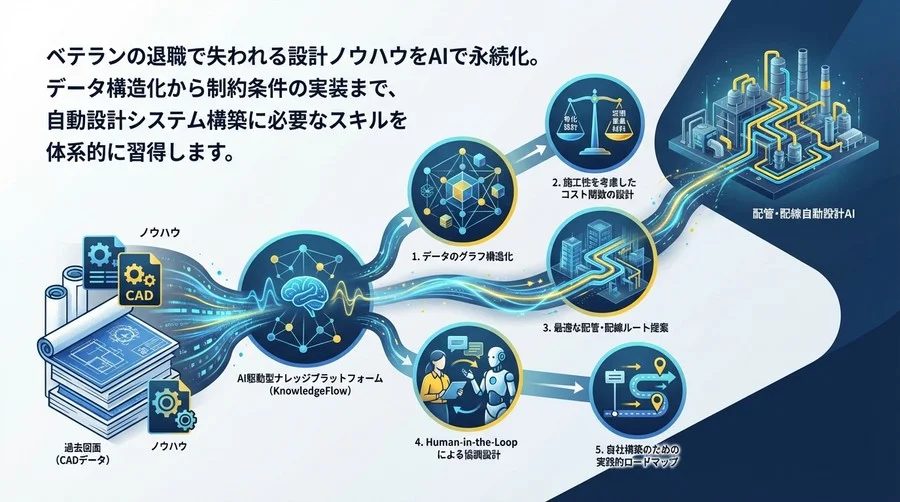

過去図面を教師データに。配管・配線自動設計AIを自社構築する5つの技術ステップ

学習パスの概要：CADオペレーターから「AI設計エンジニア」へ

「熟練の設計者が引いた配管ルートは、なぜ美しいのか」

製造業やプラントエンジニアリングの現場において、プロジェクトマネジメントの観点から幾度となく議論される問いがあります。若手エンジニアがマニュアル通りに引いた最短ルートと、ベテランが引いたルート。一見すると若手のルートの方が効率的に見えても、実際の施工現場ではベテランの設計がいかに「作りやすく、メンテナンスしやすいか」が明らかになります。

今、多くの現場でこの「熟練の技」が失われようとしています。ベテラン層の引退に伴い、暗黙知として蓄積されてきた設計ノウハウが継承されずに消えていく。これは単なる人手不足ではなく、企業の競争力を根幹から揺るがす技術的損失というビジネス課題です。

従来のルールベース（If-Thenルール）による自動設計ツールも存在しますが、複雑な施工要件や現場特有の暗黙のルールをすべてプログラムで記述するのは不可能です。そこで注目されているのが、過去の膨大な設計図面（CADデータ）そのものを教師データとしてAIに学習させるアプローチです。AIはあくまで課題解決の手段であり、このアプローチによって実用的な技術継承を目指します。

本記事では、既存のツールを導入するのではなく、自社の過去データを活用して、自社専用のルート推奨エンジンを構築するための学習ロードマップを提示します。これは、単にPythonコードを書くということではありません。設計という業務そのものを数理モデルとして再定義し、AIというパートナーに教え込むプロセスです。

このパスを通ることで、単なるCADオペレーターやツール利用者から、設計プロセスそのものをエンジニアリングする「AI設計エンジニア」へと進化できるはずです。

なぜ「過去データの学習」が最強の近道なのか

一般的に、自動設計アルゴリズムを一から構築しようとすると、物理的な干渉チェックだけでなく、流体力学的な圧力損失、熱膨張への対応、支持部材（サポート）の配置コストなど、考慮すべきパラメータが爆発的に増えます。これら全ての物理法則と経済合理性を数式で完璧に定義するのは、スーパーコンピュータを使っても困難な作業です。

しかし、過去の図面には「答え」があります。熟練者が数多の制約条件をクリアし、最適解だと判断した結果がそこに詰まっています。AIにこの「結果」を大量に見せることで、背後にある複雑な物理法則や経験則を近似的に学習させることができます。これが、データ駆動型アプローチ（Data-Driven Approach）の強みです。

本パスで習得する3つのコアスキル

このロードマップでは、以下の3つの領域を横断的に学習します。

1. データエンジニアリング: 3D CADデータをAIが理解できるグラフ構造や点群データに変換する力。
2. 数理最適化と機械学習: 探索アルゴリズムと、熟練者の「勘」をコスト関数として実装する力。
3. システム実装: 人間とAIが協調して設計を進めるワークフロー（Human-in-the-Loop）を構築する力。

ゴールは、ボタン一つで完璧な図面が出てくる魔法の箱を作ることではありません。実務においてエンジニアの意思決定を支援し、ROI（投資対効果）の最大化に貢献する実用的な相棒を作ることです。さあ、始めましょう。

Step 1：設計データの「採掘」と構造化

AIモデル構築の第一歩は、データの準備です。しかし、実務で扱うCADデータ（DXF, DWG, STEPなど）は、人間が見るために最適化されており、そのままでは計算機が理解しやすい形式ではありません。まずは、非構造化データである図面から、意味のある情報を抽出して構造化する「採掘」作業が必要です。

3D CADデータから「学習用データ」を抽出する技術

CADデータは、線や円弧、立体といった幾何学情報（ジオメトリ）の集合体です。しかし、ルート探索AIに必要なのは「どこを通れるか」「どこに何があるか」という位相情報（トポロジー）と意味情報（セマンティクス）です。

まず行うべきは、空間の離散化です。設計対象となる空間（プラント内の建屋や機械内部）を、ボクセル（3次元の画素）やグリッドに分割します。障害物がある場所は「通行不可（1）」、ない場所は「通行可（0）」とする3次元配列を作成します。

次に、過去の図面から「正解ルート」を抽出します。配管や配線の中心線を抽出し、それを一連の座標点リストとしてデータ化します。ここで重要なのは、単なる座標だけでなく、その配管の属性（流体種類、管径、材質）もセットで抽出することです。Pythonであれば、ezdxfや商用CADのAPIを利用してスクリプトを組み、バッチ処理で大量の図面からこれらのデータをCSVやJSON形式に書き出します。

グラフ理論で捉える配管・配線空間

より高度なアプローチとして、空間をグラフ（Graph）として表現する方法があります。これは、配管の接続点（フランジ、分岐点、機器ノズル）を「ノード（節点）」、それらをつなぐ経路を「エッジ（枝）」としてモデル化する手法です。

グラフ構造にすることで、Graph Neural Networks (GNN) などの深層学習モデルを適用しやすくなります。例えば、ある機器と別の機器がつながっているという「関係性」を学習させるには、画像として処理するよりもグラフとして処理する方が圧倒的に効率的です。

「良い設計」と「悪い設計」のラベル付け戦略

教師データには品質が求められます。過去の図面すべてが「正解」とは限りません。中には、納期優先で無理やり通したルートや、後の改造で複雑化した配線も含まれているでしょう。

ここで必要になるのがデータの選別（キュレーション）です。熟練エンジニアの知見を体系化し、例えば以下のような基準でデータにスコアを付けます。

• 施工性スコア: 溶接箇所が少ない、狭隘（きょうあい）部での作業が少ない。
• 材料コストスコア: 配管長が短い、エルボ（曲がり部材）が少ない。
• メンテナンス性スコア: 操作バルブへのアクセスが良い。

これらのスコアが高い図面を「優良教師データ」として重み付けして学習させることで、AIは「質の高い設計」の特徴を捉えるようになります。逆に、悪い例も「やってはいけないパターン」として学習データに含める（負例サンプリング）ことも有効です。

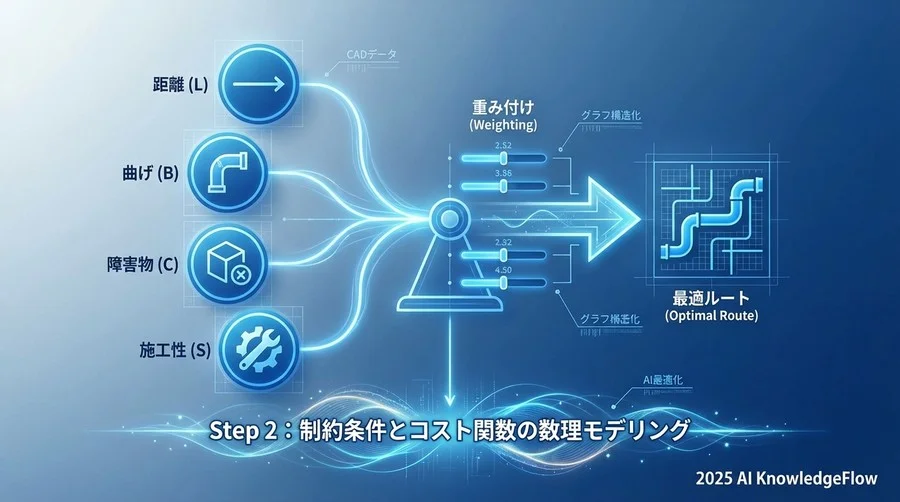

Step 2：制約条件とコスト関数の数理モデリング

データが揃ったら、次はAIに「何が良いルートか」を教えるための評価基準を作ります。これをコスト関数（目的関数）と呼びます。ルート探索アルゴリズムは、基本的にこのコスト関数が最小になる経路を探します。

「最短距離」が「最適解」ではない理由

自動化において陥りやすい課題が、単に「距離を短くする」ことを目的にしてしまうことです。幾何学的な最短距離は、往々にして機器を斜めに横切ったり、メンテナンススペースを塞いだりする、現場で手戻りが発生するルートになります。

実務で使えるルートを引くには、距離以外の要素をコストに組み込む必要があります。これを数式で表現すると、以下のようになります。

$$ TotalCost = w_1 \cdot L + w_2 \cdot B + w_3 \cdot C + w_4 \cdot S $$

ここで、

• $L$: 配管の全長（材料費）
• $B$: 曲げ（エルボ）の回数（加工費・圧損）
• $C$: 障害物とのクリアランス不足（安全性）
• $S$: サポート設置の難易度（施工費）
• $w_n$: 各項目の重み係数

この「重み係数 ($w$)」の調整こそが、企業の設計思想（ノウハウ）そのものです。「材料費よりも施工スピードを重視する」という場合は、$S$の重みを大きくします。この調整を、過去データを分析して自動的に決定する（逆強化学習的なアプローチ）ことも可能です。

物理的制約（干渉回避）と評価関数（コスト）の設計

制約条件には2種類あります。

1. ハード制約（Hard Constraints）: 絶対に破ってはいけないルール。例：障害物と干渉しない、接続規格が一致する。
2. ソフト制約（Soft Constraints）: できるだけ守りたいルール。例：壁に沿って這わせる、床からの高さを揃える。

ハード制約は探索空間の制限として実装し、ソフト制約はコスト関数のペナルティ項として実装します。

例えば、「壁沿い推奨」を実装する場合、壁から一定距離以内のグリッドのコストを低く設定し、空間の中央を横切るグリッドのコストを高く設定します。こうすることで、AIは「水が高いところから低いところへ流れる」ように、自然と壁沿いのルートを選択するようになります。

熟練者の「勘」をペナルティ項として実装する

熟練者が無意識に行っている「ここは通りたくないな」という感覚。例えば、「高温になる機器の真上は、液漏れした時に危険だから避ける」といった判断です。

これを実装するには、空間に「危険エリアマップ」を重ね合わせます。高温機器の周囲に仮想的な「高コストフィールド」を設定するのです。これにより、物理的に障害物がなくても、AIはそのエリアを避けてルートを引くようになります。このように、空間に目に見えない「重み」をつける作業が、AI導入プロジェクトにおける重要なポイントとなります。

Step 3：アルゴリズム選定とモデル学習の実践

評価基準が決まれば、いよいよ具体的なルート探索エンジンの構築です。ここでは、古典的な手法と最新のAI手法をどう組み合わせるかが鍵になります。

経路探索アルゴリズムの限界と応用

基本となるのは、A（エースター）アルゴリズム*やダイクストラ法といったグラフ探索手法です。これらは始点から終点までの最短コスト経路を確実に見つけることができます。

しかし、単純なA*では「直角に曲がる」という配管特有のルールを守らせるのが苦手だったり、配管本数が数十本になると計算時間が指数関数的に増えたりする問題があります。

そこで応用されるのが、RRT（Rapidly-exploring Random Tree）などのサンプリングベースの手法や、遺伝的アルゴリズム（GA）などの進化的手法です。これらは厳密な最適解ではないものの、実用上十分な「準最適解」を高速に見つけるのに適しています。

過去データに基づく模倣学習と強化学習のアプローチ

ここで「過去データの学習」が活きてきます。探索アルゴリズムが次に進む方向を決める際、ヒューリスティック関数（探索の指針）として学習済みモデルを使います。

例えば、現在の先端位置と周囲の状況（障害物の配置など）を入力すると、「熟練者なら次は右に曲がる確率が高い」といった確率分布を出力するニューラルネットワーク（Policy Network）を構築します。これを模倣学習（Imitation Learning）と呼びます。

さらに進んで、シミュレータ上でAIに何度も配管を行わせ、良いルートが引けたら報酬を与える強化学習（Reinforcement Learning）を適用することも可能です。AIは配管設計の「定石」を自ら発見していくようになります。

小規模データから始める転移学習の活用

「自社には巨大テック企業のような大量のデータはない」と懸念されるケースも少なくありません。確かに深層学習には大量のデータが必要ですが、転移学習（Transfer Learning）という技術が助けになります。

一般的な迷路探索や、類似したドメイン（例えばプリント基板の配線設計）で学習済みのモデルをベースにし、自社の少量の図面データでファインチューニング（微調整）を行うのです。これにより、数百枚程度の図面からでも、実用的なモデルを作ることが可能です。

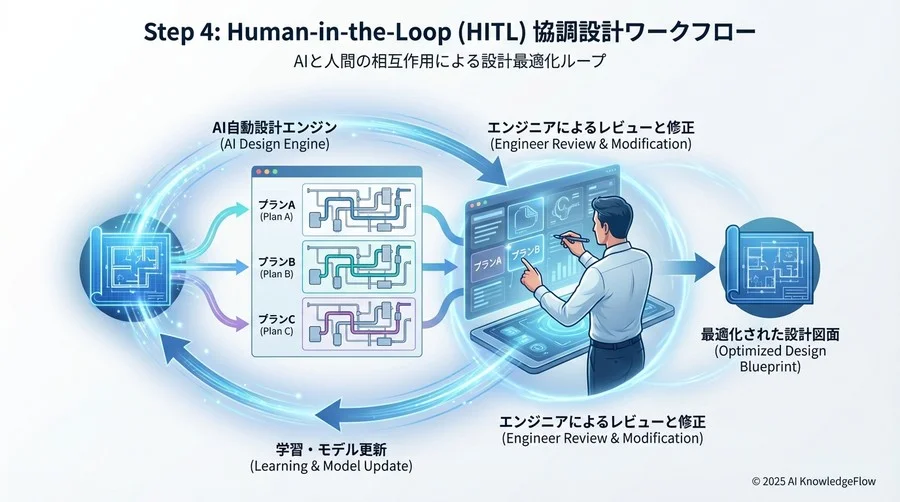

Step 4：Human-in-the-Loopによる協調設計ワークフロー

AIモデルができても、それを現場にそのまま導入するだけでは定着しません。「AIが自動生成したルートの妥当性」に対する心理的ハードルがあるからです。ここで重要なのが、Human-in-the-Loop（人間参加型）のシステム設計です。

AIは「正解」ではなく「選択肢」を提示する

AIの役割を「決定者」ではなく「提案者」と定義しましょう。システムは1つのルートを強制するのではなく、「コスト重視案」「施工性重視案」「メンテナンス重視案」といった複数のバリエーションを提示します。

最終決定権を人間に残すことで、エンジニアの自律性を尊重しつつ、AIの計算力を活用できます。これはジェネレーティブデザインの考え方にも通じます。エンジニアは、提示された案の中からインスピレーションを得たり、良いとこ取りをして最終形状を決定したりします。

設計者の修正操作を再学習するサイクルの構築

AIが提示したルートを人間が修正した場合、その「修正操作」こそが極めて重要な教師データになります。「なぜAIの提案を却下したのか」「どう修正したのか」というログを蓄積し、モデルに定期的に再学習（Retraining）させます。

これを繰り返すことで、AIは「熟練者の判断基準」や「新しいプロジェクト固有のルール」を徐々に学習し、チームの強力なサポートツールとして成長していきます。このフィードバックループをシステムに組み込めるかどうかが、実運用で定着しROIを最大化できるかどうかの分かれ目です。

インターフェース設計：CADソフトへの統合

実用性を高めるには、エンジニアが普段使っているCADソフトの中でAI機能が使えることが理想です。多くのCADソフトはAPI（アドイン開発環境）を提供しています。

例えば、「始点と終点をクリックすると、AIが計算したルートがゴースト（半透明）で表示され、承認すると実線になる」といったUI/UXを目指しましょう。別アプリを立ち上げてデータをインポート/エクスポートする手間があると、業務フローに組み込まれにくくなります。

Step 5：発展課題と継続的なスキルアップ

ここまで来れば、基本的な自動設計システムは稼働しているはずです。しかし、技術は常に進化しています。さらなる高みを目指すための発展的なテーマを紹介します。

熱応力・流体解析（CAE）との連携

ルート探索と同時に、簡易的な物理シミュレーション（CAE）を行うアプローチです。配管の熱膨張による応力が許容範囲内か、流体の圧力損失がポンプ能力を超えていないかをリアルタイムで判定し、NGであればルートを修正します。これをPhysics-Informed Machine Learning（物理法則を組み込んだ機械学習）と呼び、現在研究が盛んな分野です。

リアルタイム推論に向けた計算高速化

複雑なプラント全体の最適化を行おうとすると、計算時間がボトルネックになります。GPUを活用した並列計算や、クラウド上のハイパフォーマンスコンピューティング（HPC）リソースとの連携が必要になるでしょう。また、エッジAI技術を用いて、設計者のPCスペックに依存せずに高速推論を行うアーキテクチャの検討も重要です。

次に学ぶべきリソースとコミュニティ

この分野は「CAD/CAM」と「AI/Robotics」の境界領域であり、情報は分散しています。以下のキーワードで論文やGitHubのリポジトリを検索することをお勧めします。

• Keywords: Piping routing algorithm, PCB routing reinforcement learning, Generative design in engineering, Graph Neural Networks for CAD
• Conferences: SIGGRAPH (CG系), ICRA (ロボティクス系), NeurIPS (AI系) の応用セッション

また、実装フェーズにおいては開発ツールの進化も積極的に活用すべきです。AIコーディングアシスタントやエージェント機能は目覚ましい進化を遂げています。たとえば、VS CodeにおけるAgent Skillsの実験的導入や、GitHub Copilotのマルチモデル対応により、自律的なコード生成や修正提案がより高度になりました。

ここで特に注意すべき動向として、基盤モデルの世代交代が挙げられます。OpenAI公式サイトの発表によれば、GPT-4o等のレガシーモデルが廃止され、100万トークン級のコンテキストや高度な推論を備えたGPT-5.2が新たな標準モデルへ移行しています。さらに、開発タスクに向けてはコーディング特化型のGPT-5.3-Codexが提供されるなど、用途に応じたモデルの使い分けが不可欠です。

以前は難解だった論文の実装コードの解読や、Pythonによるプロトタイピングも、こうした最新ツールを活用することで効率的に行えます。もし過去のプロジェクトで旧モデル（GPT-4oなど）に依存したプロンプトやスクリプトを使用していた場合は、速やかにGPT-5.2やGPT-5.3-Codexなどの新モデルで再テストを行い、移行手順を確立しておくことが重要です。Issueから自動的にコード案を作成するエージェント機能なども駆使しつつ、最新の開発環境を常にアップデートすることが、AIプロジェクト成功の鍵となります。

まとめ：自社の「設計資産」を眠らせないために

過去の設計図面は、単なる「終わった仕事の記録」ではありません。それは、エンジニアたちが何千時間もかけて悩み、解決してきた知恵の結晶であり、AIにとっての最良の教科書です。

今回ご紹介したステップは、決して平坦な道のりではありません。データの構造化一つとっても、地道な試行錯誤が必要です。しかし、これを乗り越えて構築したシステムは、他社が容易に真似できない強力な競争優位性となります。市販のツールを導入するだけでは得られない、自社独自の設計思想（DNA）を継承したAIが手に入るからです。

「理屈はわかったが、実際に自社のデータでどこから手をつければいいかわからない」「Pythonでプロトタイプを作ってみたが、精度が出ない」

そのような壁に直面したときは、まずはスモールスタートを徹底してください。全製品に対応しようとせず、特定の配管パターンや一つの製品カテゴリに絞ってPoC（概念実証）を行うことが、実用的なAI導入を成功させる近道です。

未知のルートを探索し、ビジネス課題を解決していくのは、AIだけでなく、プロジェクトを推進するエンジニアやマネージャーの役割でもあります。次の一歩を、ぜひ踏み出してください。
