システム開発の現場では、常に「ホワイトボードの呪縛」との戦いが繰り広げられています。ミーティングで完璧なアーキテクチャ図を描き、全員が納得して部屋を出る。しかし、2週間後に上がってきたコードを見ると、あの熱気ある議論で決まったはずのデータベース構造が微妙に歪んでいる——。
「設計と実装の乖離（ドリフト）」は、ソフトウェア開発における永遠の課題と言われてきました。しかし今、マルチモーダルAIの進化によって、この課題に対する強力なアプローチが登場しています。
今回は、設計図（画像）からコードを生成する技術を、単なる「時短ツール」としてではなく、設計の意図を正確に実装へ継承するための「検証型プロセス」として解説します。魔法のような全自動生成を期待するのではなく、AIを「優秀だが時々勘違いをするジュニアエンジニア」として扱い、いかに手戻りをなくすか。まずは動くプロトタイプを作りながら、技術の本質を見極める実践的なノウハウを共有しましょう。
学習パスの概要：図面駆動開発の新しいスタンダード
まず、本記事で目指すゴールを共有します。本学習パスの目的は、画像認識AI（Computer Vision）と大規模言語モデル（LLM）を組み合わせたマルチモーダルAIを活用し、「図面を正（Single Source of Truth）」とした開発フローを確立することです。
なぜ「図からコード」が今実用的なのか
これまでもOCR（光学文字認識）技術はありましたが、システム構成図のような「意味的な繋がり」を持つ画像をコードに変換するのは困難でした。矢印が何を意味するのか（データの流れなのか、依存関係なのか）、箱の配置に意味があるのか、従来の技術では文脈を理解できなかったからです。
しかし、OpenAIのChatGPT（最新モデル）やAnthropicのClaude（最新モデル）といった高度なマルチモーダルAIは、視覚情報を言語と同じレベルで解釈します。「この円柱アイコンはデータベースであり、矢印の向きからしてWebサーバーから参照されている」といった高度な推論が可能になったのです。一般的に、適切なプロンプトを与えた場合、AWS構成図などのアイコン識別精度は飛躍的に向上しており、主要なリソース間の接続関係も正しく認識されるケースが増えています。
本コースのゴール：手書きメモからTerraform/コード生成まで
このパスを通じて、以下のスキルを習得していただきます。
- AIが見やすい図の書き方：AIの認識精度を最大化する作図テクニック
- ボイラープレートの自動生成：単純作業の削減と構造の統一
- 検証（Assurance）スキルの向上：AI生成コードの論理的欠陥を見抜く眼
想定される所要時間と学習ステップ
本記事は、以下の4ステップで構成されています。読み進めながら実践することで、約2〜3時間程度で基本的なワークフローを体感できる設計になっています。
- Step 1: AIの「目」を理解する（前提知識）
- Step 2: 単純な構造図からのコード生成（基礎）
- Step 3: 複雑なアーキテクチャ図のIaC化（応用）
- Step 4: チーム開発への安全な統合（実務）
エンジニアとしての直感を大切にしながら、AIという新しいパートナーとの付き合い方を学んでいきましょう。

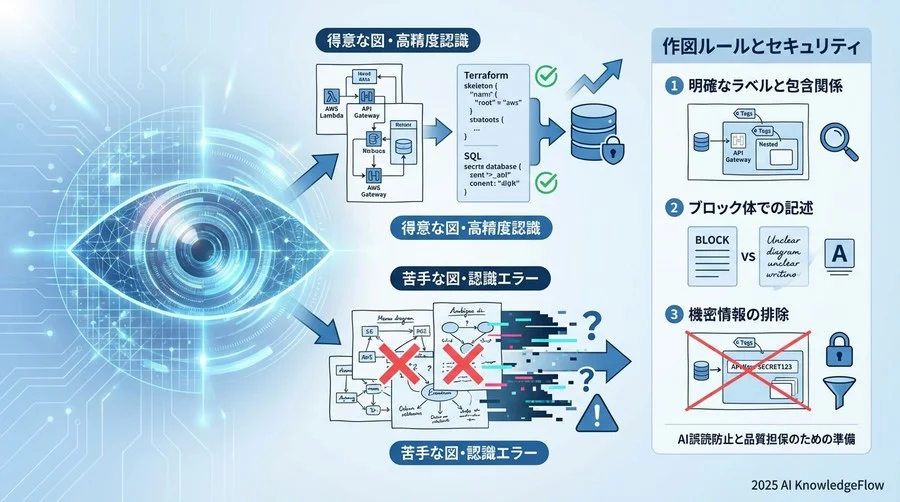

Step 1：AIの「目」を理解する（前提知識と準備）
いきなりコード生成をさせる前に、AIが画像をどのように「見ている」かを知る必要があります。ここを理解していないと、何度プロンプトを調整しても期待通りの出力は得られません。
マルチモーダルAIが得意な図・苦手な図
AIは人間のように図を直感的に把握しているわけではありません。画像をトークン（情報の断片）の配列として処理し、パターン認識を行っています。
- 得意な図: デジタルツール（Mermaid, Draw.io, AWS Iconsなど）で描かれた、線が明瞭でテキストが読みやすい図。標準的なUMLやフローチャート記号。
- 苦手な図: 手書きで文字が崩れているもの、線が交差しすぎているもの、独自の略語や暗黙の了解（「いつもの構成」など）が含まれる図。
特に注意すべきは「位置関係」です。人間は「左にあるから入力、右が出力」と無意識に解釈しますが、AIにとって空間的な配置の意味付けは、明示的な矢印がないと曖昧になりがちです。
認識精度を高める作図のルール
手戻りを防ぐための「AIフレンドリーな作図ルール」をいくつか紹介します。これらは人間にとっても読みやすい図になるため、チーム全体のコミュニケーション改善にも繋がります。
- 矢印には必ずラベルを: 単なる線ではなく、
reads、writes、depends_onなど、関係性を表す動詞を添えます。 - 包含関係を枠で囲む: VPCの中にサブネットがあり、その中にインスタンスがある、といった構造は、明確な枠線（バウンディングボックス）とラベルで表現します。
- 手書きの場合はブロック体で: 筆記体や崩し字は誤認識の元です。特に変数名や型定義などの重要な識別子は丁寧に書きましょう。
セキュリティリスクへの基本的な配慮
業務利用における最大の懸念はデータプライバシーです。クラウドベースのAIモデルに設計図をアップロードする際、以下の点は絶対に守ってください。
- IPアドレスやパスワード: 図の中に具体的な認証情報や固定IPを書かない。これらは環境変数やSecrets Managerで管理すべきものであり、図には抽象的な役割名（
AppServer-01など）のみを記載します。 - オプトアウト設定: 企業向けプラン（ChatGPT EnterpriseやAPI利用）では、学習データへの利用をオプトアウト（拒否）できる設定を確認しましょう。多くの企業において、ここがコンプライアンス上の通過点となります。
Step 2：単純な構造図からのコード生成（基礎実践）
準備が整ったところで、まずはシンプルな図を用いて、AIの実力を試してみましょう。ここでは「ER図（Entity Relationship Diagram）」を題材にします。
ER図からSQL/ORM定義への変換フロー
データベース設計は、図とコードの整合性が最も求められる領域の一つです。ホワイトボードに描いたER図を撮影し、それを元にPrisma Schema（TypeScriptのORM）を生成させてみます。
プロンプトの例:
「添付のER図画像を解析してください。この図に基づいて、Prisma schemaファイルを作成してください。リレーションシップ（1対1、1対多）を正確に反映し、フィールドの型は一般的なWebアプリの基準で推論してください。不明瞭な部分はコメントで補足してください。」
この指示を出すと、AIは画像の四角形を「モデル」、線を「リレーション」として解釈し、コードを出力します。ここで驚くのは、図に書かれていないcreated_atやupdated_atといったタイムスタンプを、文脈から判断して自動追加してくることがある点です（これを良しとするかはケースバイケースですが、ボイラープレート作成としては優秀です）。
クラス図から型定義ファイルの生成
次に、オブジェクト指向設計のクラス図から、TypeScriptのインターフェースやGoのStruct定義を生成します。
ここでのポイントは「継承」や「インターフェースの実装」といった概念が正しく伝わるかです。矢印の先端形状（白抜き三角か、実線か）をAIは識別しようとしますが、画質によっては誤判定します。そのため、「白抜き矢印は継承（Inheritance）として扱ってください」と言語で補足指示を与えるのがコツです。
ハルシネーション（幻覚）を見抜くチェックポイント
出力されたコードをそのままコピペしてはいけません。以下の「検証の目」を持ってレビューします。
- 多重度の逆転: 「ユーザー」と「注文」の関係が、1対多であるべきなのに多対1になっていないか。これは非常によくあるミスです。
- 型の誤認:
UserTypeというEnum（列挙型）であるべき箇所が、単なるString型になっていないか。 - 存在しないフィールド: 図の近くにあったメモ書きを、勝手にフィールドとして取り込んでいないか。
AIは「空白を埋めたがる」性質があります。図に書かれていない主キー（ID）を勝手に追加してくれるのは便利ですが、意図しない外部キー制約が追加されていないか確認が必要です。

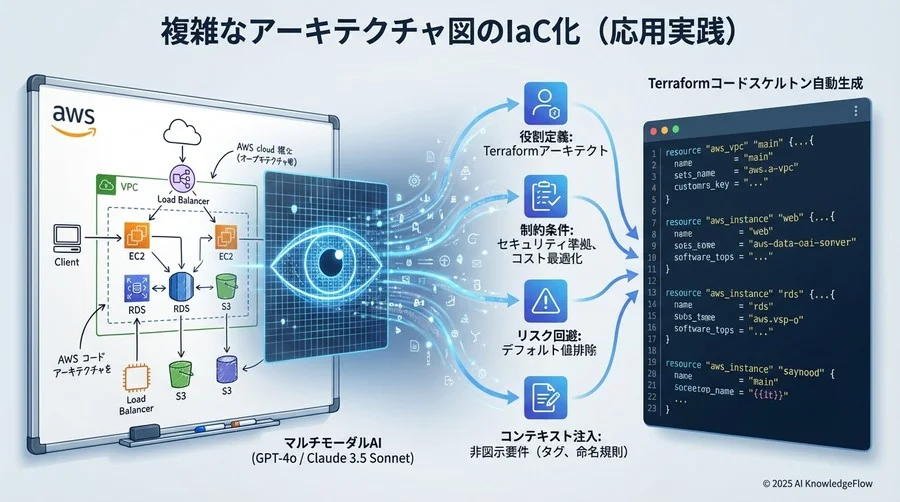

Step 3：複雑なアーキテクチャ図のIaC化（応用実践）
ここからが本番です。AWSやAzureのクラウド構成図を読み込み、TerraformやCloudFormationといったIaC（Infrastructure as Code）を生成します。これはテックリードにとって、最も時間を節約できると同時に、最もリスク管理が必要な作業です。
AWS/Azure構成図からTerraformへ
クラウド構成図には、アイコン（EC2, S3, RDS）とそれらを繋ぐ線が含まれています。AIにこれをTerraform化させる際のコツは、「デフォルト値の危険性」を認識させることです。
単に「Terraformコードを書いて」と頼むと、AIは学習データに含まれる一般的な（そしてしばしばセキュアでない）設定を出力しがちです。例えば、S3バケットがパブリック公開設定になっていたり、セキュリティグループが全開放（0.0.0.0/0）になっていたりします。
効果的なプロンプト構成:
- 役割定義: 「あなたはシニアDevOpsエンジニアです。」
- 制約条件: 「AWSのベストプラクティスに従い、すべてのリソースはプライベートサブネットに配置することを原則としてください。」
- 出力形式: 「モジュール分割はせず、まずは単一の
main.tfとして出力してください。」
図に含まれていない情報の注入
図には「Web Server」としか書いてありませんが、コードにするには「インスタンスタイプ（t3.microなど）」「AMI ID」「ディスクサイズ」が必要です。これらをどう扱うかがプロの分かれ目です。
対話によるコンテキスト注入（Context Injection）:
AIに「図から読み取れないパラメータについては、プレースホルダー（var.instance_typeなど）を使用し、変数の説明をコメントで記述してください」と指示します。これにより、AIが勝手にt2.microと決め打ちするのを防ぎ、人間が後で決定すべき箇所を明確にできます。
非機能要件（冗長構成・セキュリティ設定）の補完指示
図では、ロードバランサーとサーバーが1本の線で繋がっているだけかもしれません。しかし、本番環境ではMulti-AZ（多重アベイラビリティゾーン）構成が必須です。
「図では論理的な接続のみを示しています。実装においては、高可用性を考慮し、2つのAZにまたがる冗長構成としてコードを生成してください」
このように、「図＝論理構成」「コード＝物理構成」というギャップを埋める指示を言語化して与えることが、アーキテクトの役割となります。
Step 4：チーム開発への安全な統合（実務適用）
個人の実験としては楽しくても、チーム全体のワークフローに組み込むにはルールが必要です。「AIが書いたコードだから」という理由でレビューが甘くなったり、逆に過度に拒絶されたりしないよう、プロセスを整備しましょう。
生成コードのレビュー基準とチェックリスト
AI生成コードを受け入れる際のQA（品質保証）基準として、以下の項目をチームで合意しておくことを推奨します。
- 命名規則の統一: AIは変数名の命名規則（キャメルケース、スネークケース）を混在させることがあります。プロジェクトのリンター（Linter）を通すことを必須とします。
- ハードコードの禁止: 生成されたコードにIDやARNが直接記述されていないか。必ず変数化されていることを確認します。
- バージョン固定: 使用しているプロバイダー（
awsプロバイダーなど）のバージョンが、チームの標準と一致しているか。
「設計→生成→修正」のイテレーションフロー
一度の生成で完璧を目指さないでください。以下のサイクルを回すのが現実的です。
- Draft: 図から初期コードを生成（精度60-70%でOK）。
- Refine: 人間がコード構造を修正し、パラメータを埋める。
- Verify:
terraform planやコンパイルを実行し、エラーをAIにフィードバックして修正案を出させる。
この「人間とAIのキャッチボール」こそが、理解を深め、バグを未然に防ぐ鍵となります。
チームメンバーへの展開と教育方法
チームにこの手法を導入する際は、「AIはタイピングを代行してくれるアシスタント」という位置付けで紹介するとスムーズです。「設計者の仕事が奪われる」のではなく、「ボイラープレート記述という退屈な作業から解放され、アーキテクチャの検討に集中できる」というメリットを強調しましょう。
よくある失敗とトラブルシューティング
最後に、実務の現場で陥りやすい「落とし穴」とその回避策を共有します。
「図が複雑すぎて認識されない」時の分割テクニック
巨大なモノリスシステムの全体図を1枚の画像で渡すと、AIは細部を見落とします。画像の解像度やトークン制限の影響を受けるためです。
対策: 図を論理的なブロック（例：認証基盤、決済処理部、ログ収集部）に分割し、それぞれ個別にコード生成させてから、人間が統合するアプローチを取りましょう。スクリーンショットを複数枚撮り、「これらは一つのシステムの異なる部分です」とコンテキストを与えて渡すのも有効です。
生成コードが古いライブラリを使用する場合の対処
LLMの知識カットオフ（学習データの期限）により、非推奨になった古い構文が出力されることがあります。例えば、AWS SDKのv2とv3が混在するようなケースです。
対策: 公式ドキュメントの最新の記述（例えばTerraformの最新リソース定義）をテキストとしてコピーし、画像と一緒にプロンプトに含めます。「この最新の構文ルールに従って、画像の構成をコード化してください」と指示するRAG（Retrieval-Augmented Generation）的なアプローチが極めて有効です。これは、AIの知識をリアルタイムで補正する最も確実な手段です。
公式ドキュメントとの突き合わせ習慣
AIが生成したプロパティ名が、実は存在しない（あるいはスペルミスしている）ことがあります。特にIaCツールでは、プロパティ一つ間違えるだけでデプロイが失敗します。
対策: 生成されたコードを信頼せず、必ずIDEの補完機能や公式リファレンスと突き合わせる習慣をつけましょう。AIは「それっぽい嘘」をつくのが得意であることを忘れてはいけません。

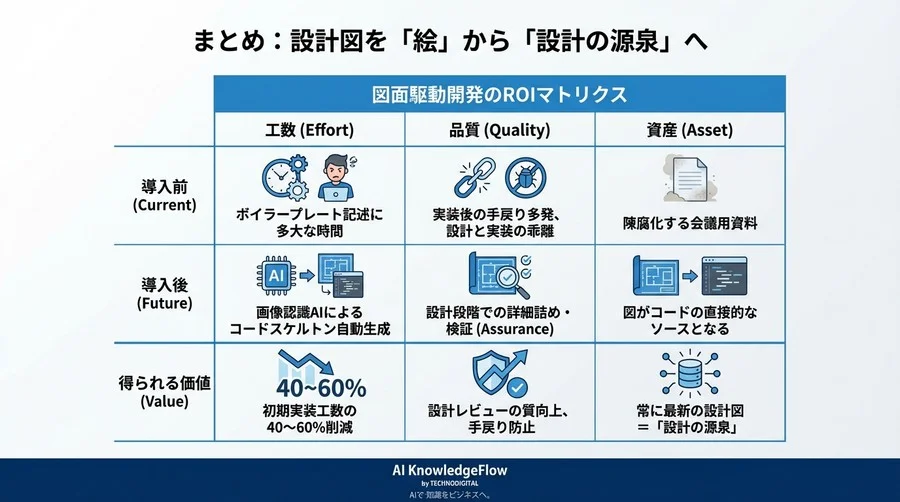

まとめ：設計図を「絵」から「設計の源泉」へ
今回紹介したプロセスは、単なる工数削減以上の価値を持っています。
これまで、システム構成図は「会議のための資料」であり、実装が始まると同時に陳腐化する運命にありました。しかし、画像認識AIを活用することで、図がコードの直接的なソースとなり、設計と実装の距離が劇的に縮まります。
導入によるROI（投資対効果）
- ボイラープレート記述時間の削減: チームによって差はありますが、初期実装工数の40〜60%を削減できる可能性があります（特に定型的なインフラ定義において）。
- 設計レビューの質向上: コードを書く前の「図」の段階で詳細を詰める必要が出るため、手戻りが減ります。
- ドキュメントの鮮度維持: コードから逆に図を生成・更新するフローへの応用も視野に入ります。
次のアクション
まずは、手元の小さなサブシステムの図を使って、Step 2の実践から始めてみてください。チーム全体での導入や、より高度なパイプライン構築（CI/CDへの組み込みなど）を検討する際は、開発文化に合わせた最適なAI導入パスを設計し、現場への定着を図ることが重要です。
設計図がそのまま動き出す未来を、一緒に作り上げていきましょう。
