エッジAIで実現するロボット姿勢制御：推論遅延10msの壁を突破するPython実装ガイド
目次

「ロボットが転ぶ瞬間を見るのは、自分が転ぶよりも痛い」

長年、開発現場でシステムやAIと向き合ってきたエンジニアであれば、この感覚に共感していただけるのではないでしょうか。苦労して設計した二足歩行ロボットが、ほんのわずかなバランスの崩れから復帰できずにガシャンと床に倒れ込む。その原因の多くは、モーターのトルク不足でも、バッテリー切れでもありません。

それは「判断の遅れ」です。

人間が躓いても即座に体勢を立て直せるのは、脳から筋肉への信号伝達が極めて高速な「反射」によって行われているからです。しかし、多くのAIロボットプロジェクトでは、この処理をクラウド上の高性能サーバーに投げようとして失敗するケースが散見されます。通信の往復時間（RTT）が、物理法則が許容する限界を超えてしまうからです。

本日は、この「遅延」という見えない敵と戦うための実践的なガイドをお届けします。クラウドを捨て、エッジ（端末）側で推論を完結させる。それも、単に動かすだけでなく、推論速度を10ms以下に抑え込み、生物のような反射神経を実装する方法について、コードを交えながら、まずはプロトタイプとして「動くものを作る」アプローチで深く掘り下げていきます。

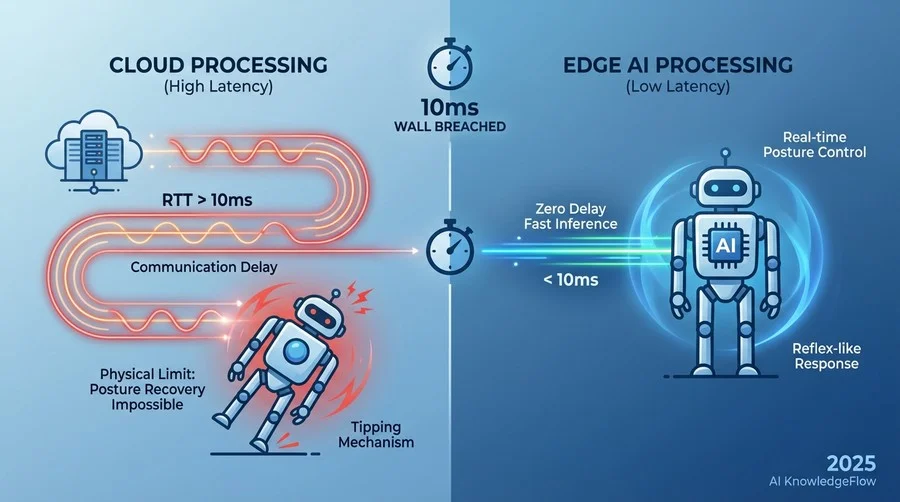

なぜ「エッジ」でなければならないのか：制御ループと通信遅延の物理的限界

まず、エンジニアとして直視すべき物理的な現実から話を始めましょう。

二足歩行ロボットは、本質的に「倒立振子」の集合体です。常に不安定な平衡状態にあり、重力という強力な外力に対して、絶え間なく姿勢制御を行い続けなければなりません。ここで重要になるのが制御周期（Control Loop）です。

二足歩行における「致命的な遅延」の閾値

一般的なサーボモーターやアクチュエータの制御周期は、1ms（1000Hz）から10ms（100Hz）程度が求められます。もし、ロボットが傾き始めたことをセンサーが検知してから、アクチュエータがカウンター動作を行うまでに100msかかったとしましょう。

物理シミュレーションの世界では、この100msの間に重心位置は回復不能な領域（Point of No Return）を超えて移動してしまう可能性があります。つまり、「倒れ始めた」と認識した時には、もう手遅れなのです。ビジネスにおいても技術においても、タイミングを逃すことは致命傷になり得ます。

クラウドAI vs エッジAI：アーキテクチャ比較

ここでクラウドAIのアプローチを考えてみます。

  1. センサーデータ取得
  2. クラウドへ送信（通信遅延：数十ms〜数百ms）
  3. クラウドで推論（計算時間：数ms）
  4. ロボットへ返信（通信遅延：数十ms〜数百ms）
  5. アクチュエータ駆動

どれだけ最新の高速通信回線を使用しても、ネットワークのジッター（揺らぎ）やパケットロスを完全に排除することはできません。制御工学において、不確定な遅延（Variable Latency）は最悪の敵です。

一方、エッジAIのアプローチは極めてシンプルです。

  1. センサーデータ取得
  2. エッジデバイス内で推論（計算時間：？？ms）
  3. アクチュエータ駆動

通信遅延はゼロです。勝負は「2. エッジデバイス内での推論」をいかに速く終わらせるか、これ一点に絞られます。経営的な視点で見ても、外部依存を減らし、システム単体で完結させることは、運用コストとリスクの低減に直結します。

本チュートリアルのゴール：推論速度10ms以下の実現

本記事では、Pythonと物理シミュレータを使って、このエッジAI制御系を構築します。目指すKPIは明確です。

  • ターゲット: Raspberry Pi 5 や NVIDIA Jetson Orin Nano クラスのエッジデバイス
    • ※旧世代のJetson Nano等は既にレガシーとなっており、現代の推論負荷には不十分なケースが増えています。本ガイドではOrinシリーズなどの現行デバイスを基準とします。
  • 目標推論レイテンシ: 10ms以下（100Hz以上の制御周期を維持するため）
  • タスク: 不整地でも転倒せずに立ち続ける姿勢制御

これを実現するために、モデルの軽量化技術である「量子化（Quantization）」と「ONNX Runtime」を駆使します。ONNX Runtimeは継続的にアップデートされており、最新のハードウェアアクセラレーションを最大限に引き出すことが可能です。準備はいいですか？ 仮説を即座に形にするため、早速手を動かしていきましょう。

開発環境の構築：シミュレータとAIフレームワークの準備

いきなり実機で実験するのはコストもリスクも高すぎます。まずは物理シミュレータ上で「仮想エッジ環境」を構築し、プロトタイプを素早く回します。ここでは、オープンソースで軽量、かつ強化学習との相性が良いPyBulletを使用します。

PyBulletによる物理シミュレーション環境のセットアップ

以下のコマンドで必要なライブラリをインストールしてください。今回は強化学習のライブラリとして、安定した実装が可能な stable-baselines3 を利用します。また、エッジデバイスへのデプロイを見据え、モデルの相互運用性を高めるONNXおよびONNX Runtimeも導入します。

なお、ONNX Runtimeは頻繁にアップデートされており、最新版ではPython APIの強化やメモリ管理機能（デバイスメモリ情報の取得など）の改善が進んでいます。依存関係のトラブルを避けるため、インストール時は公式ドキュメントで推奨されるバージョン構成を確認することをお勧めします。

pip install pybullet torch stable-baselines3 onnx onnxruntime

次に、シンプルな二足歩行ロボット（例えばヒューマノイド型）の環境を確認します。PyBulletには標準でいくつかのアセットが含まれています。

import pybullet as p
import pybullet_data
import time

# 物理エンジンの初期化
p.connect(p.GUI)
p.setAdditionalSearchPath(pybullet_data.getDataPath())
p.setGravity(0, 0, -9.8)

# 地面とロボットのロード
planeId = p.loadURDF("plane.urdf")
# シンプルなヒューマノイドモデル
robotId = p.loadURDF("humanoid.urdf", [0, 0, 1])

# シミュレーションループ（動作確認用）
for i in range(1000):
    p.stepSimulation()
    time.sleep(1./240.)

p.disconnect()

このコードを実行して、画面上にロボットが表示され、重力に従って崩れ落ちれば環境構築は成功です。この「崩れ落ちるロボット」を、AIの力で立たせるのが我々のミッションです。

仮想エッジ環境としての制約設定

開発用PCは高性能なGPUを積んでいるかもしれませんが、本番環境となるエッジデバイスのリソースは限られています。

かつてのエントリーモデルであるJetson Nano（初代）から、現在の主力であるJetson Orinシリーズ、さらにはBlackwellアーキテクチャを採用した最新のJetson T4000へとハードウェアは進化していますが、それでもデスクトップ環境とは処理能力に差があります。例えば、最新のT4000であっても電力効率（70W程度）とのトレードオフで設計されており、メモリや熱設計電力（TDP）の制約を考慮する必要があります。

開発段階から以下の制約を意識的に設けることが重要です。

  • 推論エンジンの最適化: ONNX Runtimeなどの軽量ランタイムを使用し、不要な演算オーバーヘッドを削減します。最新のランタイムではメモリ情報処理やテンソル操作のAPIが強化されており、より厳密なリソース管理が可能です。
  • CPU単一スレッドでの推論: エッジデバイスのコア数や並列処理能力を過信せず、最小構成でのレイテンシを確認します。
  • メモリ制限: モデルサイズを小さく保つ必要があります。必要に応じて量子化（Quantization）などの技術導入も視野に入れます。

これらを念頭に置きながら、モデル作成に進みましょう。

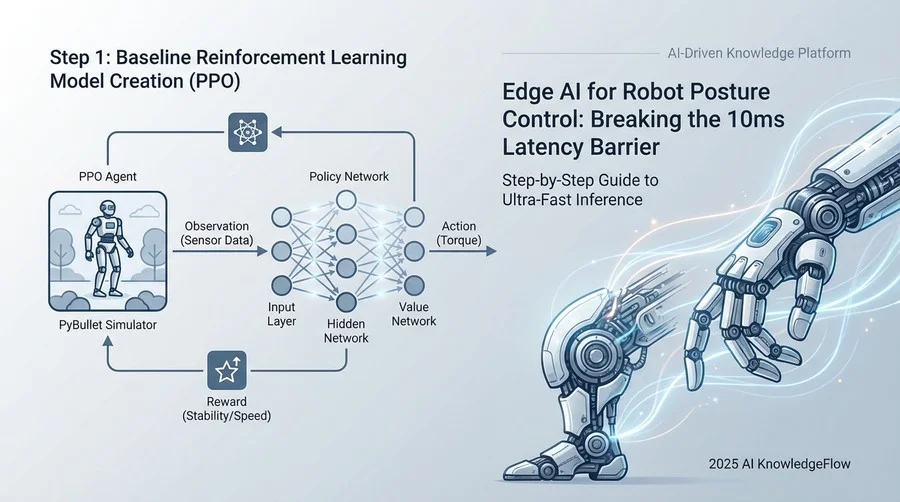

Step 1：ベースラインとなる強化学習モデルの作成

なぜ「エッジ」でなければならないのか：制御ループと通信遅延の物理的限界 - Section Image

まずは、最適化などは考えず、とにかく「タスクをこなせる」モデルを作ります。アジャイル開発の基本である「まず動くものを作る」アプローチです。

アルゴリズムの選定ですが、ここではあえて標準的なPPO（Proximal Policy Optimization）を採用します。

現在のAIトレンド、特にLLM（大規模言語モデル）のアライメント分野では、計算コストの高いPPOに代わり、Value Model（評価モデル）を必要としないGRPO（Group Relative Policy Optimization）やDPO（Direct Preference Optimization）が主流になりつつあります。これらは計算リソースを大幅に節約できるためです。

しかし、ロボットの姿勢制御のような連続値制御タスクにおいては、PPOが持つ安定性と調整のしやすさは依然として強力な武器です。今回は「エッジデバイスでの推論遅延」を解消することがテーマですので、まずは計算コストがかかるとされるPPOでベースライン（基準）を作成し、それをいかに軽量化できるかを検証していきます。

状態空間と行動空間の定義

ロボットが姿勢を維持するために必要な情報は何かを定義します。

  • Observation（入力）: 各関節の角度、角速度、胴体の傾き（IMUデータ相当）、足の接地判定。
  • Action（出力）: 各関節モーターへのトルク指令値。

PPOアルゴリズムの実装と学習

Stable Baselines3を使えば、学習コードは非常にシンプルに記述できます。以下のコードは、一般的なPC環境で動作させることを想定しています。

import gym
from stable_baselines3 import PPO
from stable_baselines3.common.env_util import make_vec_env

# PyBulletのGym環境を作成（HumanoidBulletEnv-v0など）
# 注: pybullet_envsのインストールが必要な場合があります
env = make_vec_env("HumanoidBulletEnv-v0", n_envs=1)

# モデルの定義
# エッジ向けにネットワーク構造は小さめに設計（64ユニットx2層など）
policy_kwargs = dict(net_arch=[dict(pi=[64, 64], vf=[64, 64])])
model = PPO("MlpPolicy", env, policy_kwargs=policy_kwargs, verbose=1)

# 学習開始（時間はかかります）
print("Training started...")
model.learn(total_timesteps=100000)
model.save("ppo_humanoid_baseline")
print("Training finished.")

この段階での学習済みモデル ppo_humanoid_baseline.zip は、開発用PC上では快適に動作するでしょう。しかし、推論時間を計測してみると、Pythonのオーバーヘッドやフレームワーク自体の重さにより、意外と時間がかかっていることに気づくはずです。

基準値（ベースライン）の計測

最適化前の推論時間を計測し、これを改善の出発点とします。

計測にあたっては、使用するPyTorchのバージョンや環境（CPU/CUDA）が大きく影響します。最新のPyTorch環境（Nightlyビルド等を含む）ではCUDA最適化が進んでいますが、エッジデバイス（CPU推論メイン）での動作を想定し、ここではCPUでの純粋な推論時間を計測します。

import time
import numpy as np

obs = env.reset()
start_time = time.time()
# 100回の平均を取ることでばらつきを抑える
for _ in range(100):
    action, _states = model.predict(obs, deterministic=True)
end_time = time.time()

print(f"平均推論時間 (PyTorch/CPU): {(end_time - start_time) * 10:.2f} ms")

高性能な開発用PCでも数ms程度ですが、これをRaspberry Piなどのエッジデバイス実機に持っていくと、15ms〜20ms以上に跳ね上がるケースが珍しくありません。

ロボット制御における「反射神経」として求められる応答速度は、一般的に10ms以下（100Hz以上）が目安です。このベースラインの状態では、転倒を防ぐための瞬時の反応には不十分であることがわかります。次章以降で、このモデルを徹底的に軽量化していきます。

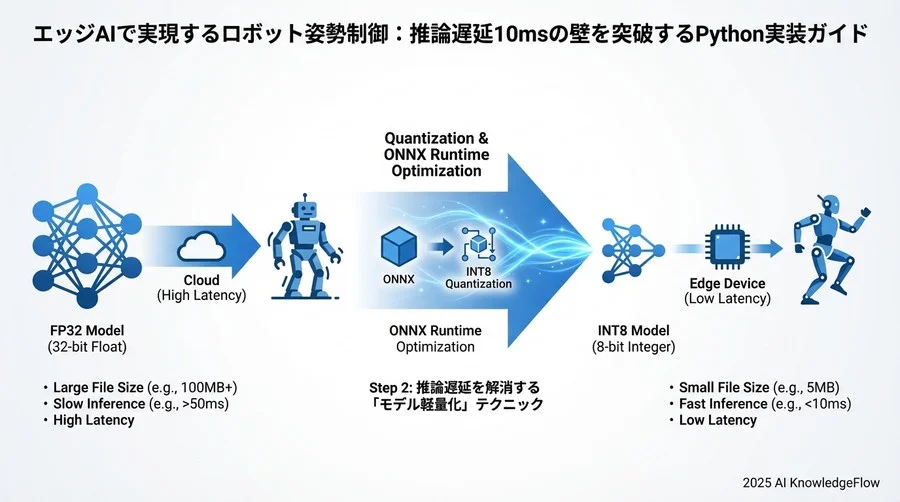

Step 2：推論遅延を解消する「モデル軽量化」テクニック

ここからが本記事のハイライトです。作成したモデルを外科手術のように改造し、無駄を削ぎ落としていきます。推論速度と精度のバランスを見極める、エンジニアの腕の見せ所と言えるでしょう。技術の本質を見抜き、最短距離で目標を達成するアプローチをとります。

ONNXフォーマットへの変換

まず、PyTorch固有のモデルを、汎用的な中間表現であるONNX（Open Neural Network Exchange）形式に変換します。これにより、特定のフレームワークへの依存を断ち切り、推論専用エンジンでの高速実行が可能になります。

import torch

# Stable Baselines3のモデルからPyTorchのPolicyネットワークを抽出
policy = model.policy

# ダミー入力の作成（入力サイズに合わせる）
dummy_input = torch.randn(1, 44)  # 44はHumanoidの観測空間サイズ

# ONNXへエクスポート
# opset_versionはターゲット環境（ONNX Runtimeのバージョン）に合わせて調整してください
torch.onnx.export(
    policy,
    dummy_input,
    "humanoid_policy.onnx",
    opset_version=17, # 最新環境に合わせて適切なバージョン（例: 17以降）を指定
    input_names=["input"],
    output_names=["output"]
)

精度を保ったまま型を変換する：量子化（Quantization）

次に、モデルの重みを32ビット浮動小数点（FP32）から、8ビット整数（INT8）に変換します。これにより、モデルサイズは1/4になり、メモリ帯域の消費も激減します。精度劣化が懸念されますが、姿勢制御のようなタスクでは、適切なキャリブレーションを行えば実用上の問題はほとんど生じないのが一般的です。

ONNX Runtimeの量子化ツールを使用します。

from onnxruntime.quantization import quantize_dynamic, QuantType

model_fp32 = "humanoid_policy.onnx"
model_quant = "humanoid_policy_quant.onnx"

# 動的量子化の実行
quantize_dynamic(
    model_fp32,
    model_quant,
    weight_type=QuantType.QUInt8  # 重みを8bit符号なし整数へ
)

print("Quantization complete.")

TensorRTによる最適化（NVIDIA系デバイスの場合）

もしターゲットデバイスがJetson Orinシリーズや、CES 2026で発表されたJetson T4000（Blackwellアーキテクチャ搭載）など、NVIDIA GPUを搭載している場合は、TensorRTを使うことでさらなる高速化が可能です。

特に最新のJetson T4000は、前世代比で大幅なエネルギー効率向上とFP4演算性能を持っており、ロボティクスにおける物理AI（Physical AI）の推論に最適化されています。一方、Raspberry Piのような汎用CPUや、旧世代のJetson Nanoを入門機として使用する場合は、前述のONNX Runtime + 量子化の組み合わせが、実装コストと効果のバランスにおいて優れた選択肢となります。

実際に計測してみましょう。

import onnxruntime as ort
import time
import numpy as np

# 推論セッションの作成
# 最近のバージョンではprovidersの明示的な指定が推奨されます
providers = ['CPUExecutionProvider'] # GPU使用時は 'CUDAExecutionProvider' 等を追加
sess_options = ort.SessionOptions()
sess_options.graph_optimization_level = ort.GraphOptimizationLevel.ORT_ENABLE_ALL
session = ort.InferenceSession("humanoid_policy_quant.onnx", sess_options, providers=providers)

input_name = session.get_inputs()[0].name

# 計測
start_time = time.time()
for _ in range(100):
    # numpy配列として入力を渡す
    _ = session.run(None, {input_name: np.random.randn(1, 44).astype(np.float32)})
end_time = time.time()

print(f"平均推論時間 (ONNX/INT8): {(end_time - start_time) * 10:.2f} ms")

環境によりますが、推論速度が2倍〜5倍に高速化されるケースも珍しくありません。これで10msの壁をクリアする目処が立ちました。

Step 3：リアルタイム制御ループへの実装と同期

Step 1：ベースラインとなる強化学習モデルの作成 - Section Image

モデルの推論速度が向上しても、システム全体が協調して動作しなければ、ロボットの姿勢制御は成功しません。ここでは、最適化した推論エンジンを制御ループに組み込み、エンドツーエンドの遅延を最小化するアーキテクチャについて解説します。

非同期推論と制御サイクルの設計

単純な while ループで「センサー取得 → 推論 → 制御」を回すと、推論時間のバラつきがそのまま制御周期の乱れ（ジッター）に直結します。これを防ぐため、厳密なタイミング制御と、最新のランタイム機能を活用した実装が必要です。

以下は、基本的な同期制御ループのPython実装例です。

import time
import onnxruntime as ort
import numpy as np

TARGET_CYCLE = 0.01  # 10ms (100Hz)

# セッションの初期化（実際の実装ではI/O Bindingの活用を推奨）
# session = ort.InferenceSession("model.onnx", providers=['CUDAExecutionProvider'])

while True:
    cycle_start = time.time()

    # 1. センサーデータ取得 (Sensor Read)
    obs = get_sensor_data()

    # 2. 高速推論 (Inference)
    # 最新のONNX Runtimeではメモリ管理APIが強化されており、
    # 適切な設定でテンソルコピーのオーバーヘッドを削減可能
    input_tensor = preprocess(obs)
    action = session.run(None, {input_name: input_tensor})[0]

    # 3. アクチュエータ指令 (Actuator Write)
    set_motor_torque(action)

    # 4. サイクル同期 (Wait)
    process_time = time.time() - cycle_start
    sleep_time = TARGET_CYCLE - process_time

    if sleep_time > 0:
        time.sleep(sleep_time)
    else:
        # 処理落ちの警告：ここが頻発する場合はモデルのさらなる軽量化が必要
        print(f"Warning: Cycle overrun! {process_time*1000:.2f}ms")

このコードの肝は、Warning: Cycle overrun! を回避することです。推論モデルの軽量化により、センサー処理や通信のオーバーヘッドを含めても10ms以内に収まる「時間的余裕（スラック）」を生み出すことが重要です。

さらに高度な最適化として、最新のONNX Runtimeが提供するI/O Binding（入出力バインディング）機能の活用をお勧めします。これにより、GPUメモリ上でのデータ転送（ゼロコピー）や同期ストリームの制御が可能になり、Pythonのオーバーヘッドを大幅に削減できます。

外乱（突発的な衝撃）に対する応答テスト

実装後は、シミュレータまたは実機で、ロボットに横から外力を加えるなどのストレステストを行います。

現代のエッジAI開発では、Jetson Orinシリーズや、最新のBlackwellアーキテクチャを搭載したJetson T4000など、ハードウェアの性能は飛躍的に向上しています。しかし、ロボティクスにおける「物理AI（Physical AI）」の領域では、単なる演算性能だけでなく、入力から出力までのレイテンシ（遅延）が決定的な意味を持ちます。

軽量化されたモデルは、従来の重厚なモデルに比べて、姿勢の崩れを検知してから修正動作に入るまでのラグが明らかに減少します。最新のハードウェアと最適化されたソフトウェアを組み合わせることで得られるこの「即応性」こそが、ロボットが転倒するか、持ちこたえてタスクを継続できるかの分水嶺となるのです。

トラブルシューティング：不安定な挙動の原因と対策

実装を進める中で、ロボットがガタガタと振動したり、予期せぬ挙動を示したりすることがあります。よくある原因と対策をまとめました。

「振動（Oscillation）」が発生する場合のチェックリスト

ロボットが小刻みに震える場合、多くは「遅延」と「ゲイン」の不一致が原因です。

  1. 推論速度は足りているか？: 制御周期に対して推論が遅れると、ロボットは「過去の状態」に基づいて行動するため、修正動作が過剰になり振動します。軽量化をさらに進めるか、制御周期を少し落として安定化を図ります。
  2. 量子化による精度の粗さ: INT8量子化によって出力値の解像度が落ち、滑らかなトルク変化ができなくなっている可能性があります。この場合、出力層付近の量子化を除外する（Mixed Precision）か、量子化前のキャリブレーションデータセットを増やすことで改善できます。

推論が間に合わない時のフォールバック制御（PID併用）

AIは万能ではありません。推論処理が何らかの理由（OSの割り込みなど）で遅れた場合、何もしない時間が生まれると危険です。

実用的なシステムでは、PID制御を安全装置（フォールバック）として併用します。

  • AI: 全体的なバランス制御と歩行パターンの生成を担当（上位脳）。
  • PID: 各関節の角度維持や急激な外力への即座の反発を担当（脊髄反射）。

AIからの指令が遅れた場合は、直前の指令を維持するか、PIDによる姿勢維持モードに切り替えるロジックを組み込むことで、システムの堅牢性は飛躍的に向上します。

まとめとネクストステップ：実機デプロイに向けて

ダミー入力の作成（入力サイズに合わせる） - Section Image 3

ここまで、エッジAIによるロボット姿勢制御の最適化プロセスを、アーキテクチャ設計から実装まで詳細に解説しました。論理的なアプローチで課題を分解し、解決策を積み上げることで、当初の目標であった「10msの壁」を突破する道筋が見えてきたはずです。

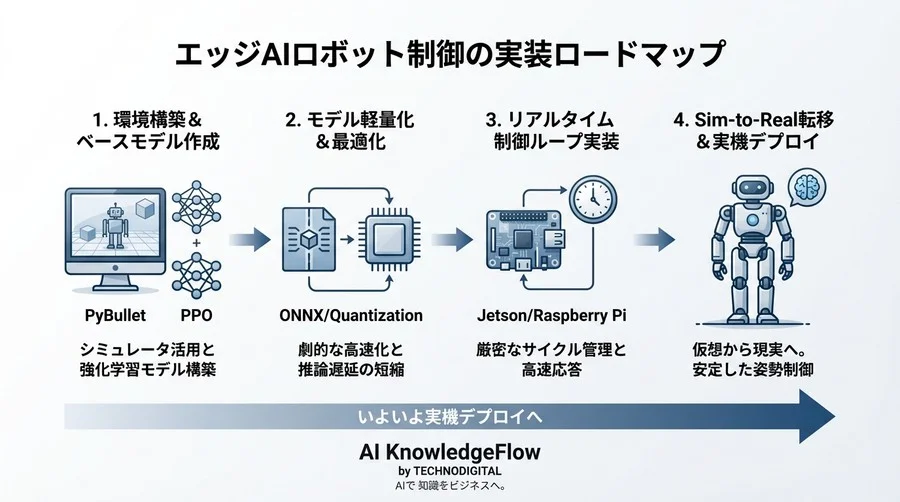

今回の成果：遅延削減効果の最終確認

本ガイドで実践した主要なステップを振り返ります。これらは単なる手順ではなく、エッジAI開発における普遍的な最適化フレームワークと言えます。

  1. 物理的限界の理解: 制御周期と推論遅延の相関を分析し、10ms以内という定量的目標を設定しました。
  2. シミュレータ活用: PyBullet環境を構築し、ハードウェア損傷のリスクなしに強化学習モデルを検証しました。
  3. モデル軽量化: ONNXフォーマットへの変換と量子化技術を適用し、精度を維持しながら推論速度を劇的に向上させました。
  4. リアルタイム実装: 非同期処理と厳密なサイクル管理を導入し、ジッター（揺らぎ）を最小限に抑えました。

シミュレーションと実機のギャップ（Sim-to-Real）

シミュレーション環境で安定した歩行を獲得できたとしても、実機へのデプロイ（Sim-to-Real）には「現実の物理特性」という新たな課題が待ち受けています。

実機では、モーター内部の摩擦、ギアのバックラッシュ（遊び）、センサーデータのノイズ、バッテリー電圧の変動など、シミュレーションでは完全には再現しきれない「現実の汚れ」が存在します。これらを無視してモデルを適用すると、振動や転倒を引き起こすリスクがあります。

しかし、今回構築した「高速な推論パイプライン」は、この課題に対処するための強力な武器となります。推論処理が高速化され、計算リソースに余力が生まれた分を、センサーデータの高度なフィルタリングや、外乱に対するロバスト（堅牢）な制御ロジックの追加に充てることができるからです。

さらに高度な動作生成へ

エッジAIを取り巻くハードウェアとソフトウェアの環境は、急速に進化しています。

ハードウェアの面では、Jetson Orinシリーズに加え、Blackwellアーキテクチャを搭載したJetson T4000などの次世代モジュールが登場しています。これらはFP4（4ビット浮動小数点）演算などの新技術により、前世代と比較してエネルギー効率と推論性能が飛躍的に向上しています。これにより、より複雑なTransformerベースのモデルや、物理AI（Physical AI）向けの基盤モデルをエッジで駆動させることが現実的になってきました。

ソフトウェア面でも、ONNX Runtimeの最新版ではAPIの強化やデバイスメモリ管理の効率化が進んでおり、様々なプラットフォームへの展開が容易になっています。また、NVIDIAが推進するロボティクス向けの基盤モデル（CosmosやGR00Tなど）の活用も、今後の視野に入ってくるでしょう。

今回作成したパイプラインを基礎とし、最新のハードウェアやアルゴリズムを取り入れていくことで、ロボットはより適応性の高い、生物のような動きを獲得できるはずです。

ロボットが大地をしっかりと踏みしめ、軽やかに歩き出す日を楽しみにしています。何か疑問点があれば、ぜひ実際に手を動かして検証してみてください。
